Монтаж инфракрасного теплого пола под ламинат – видео инструкция

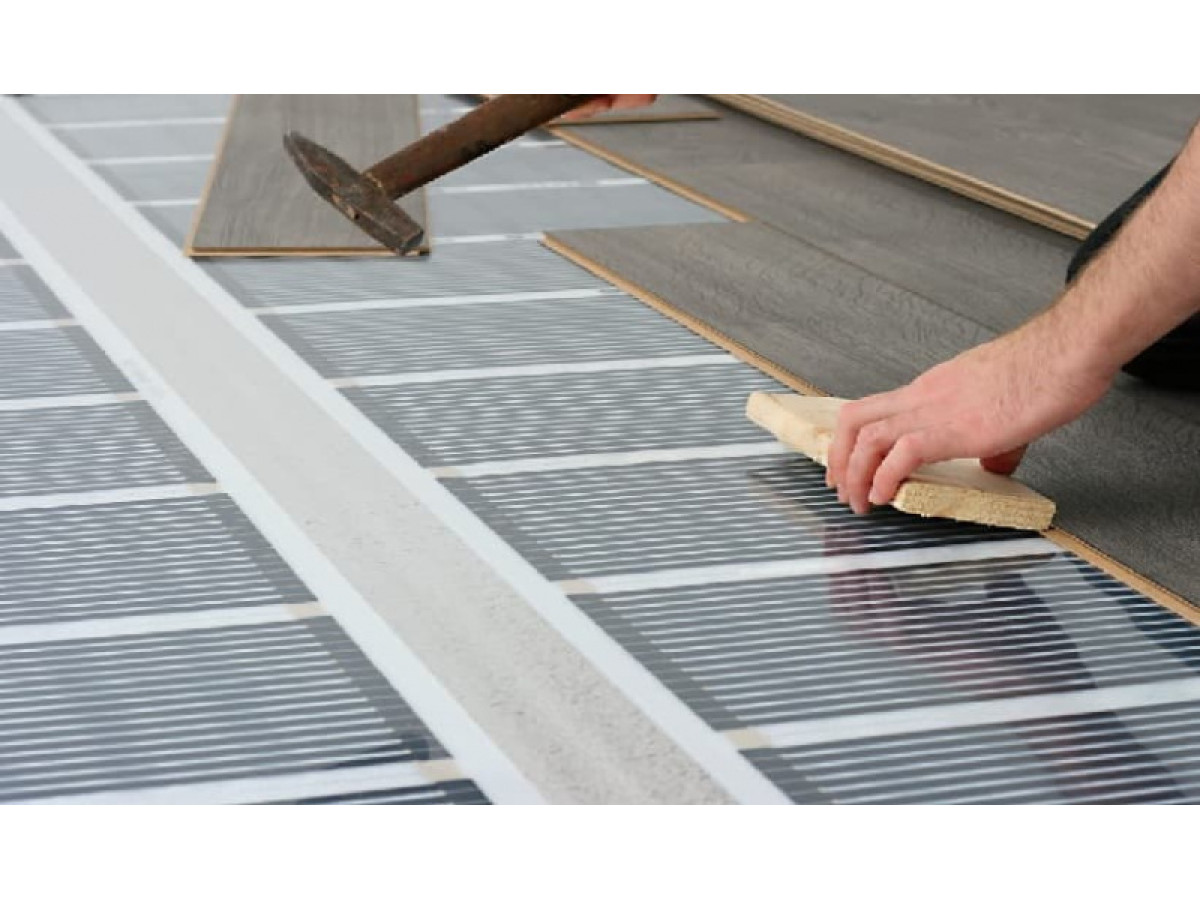

Монтаж инфракрасного теплого пола

 Согласитесь, нахождение на холодном полу занятие не из особо приятных и полезных для здоровья. Особенно если в доме находятся маленькие дети, которые любят играть и ползать по полу. Инфракрасный теплый пол – наилучшая альтернатива классической системе отопления. Монтаж инфракрасного теплого пола может осуществляться под ламинат, линолеум, паркет в качестве основного отопления или дополнительного комфорта.

Преимущества пленочного инфракрасного пола под ламинат

  1. Равномерное и комфортное тепло.
  2. Не поднимает уровень пола (толщина пленки всего 0,34 мм).
  3. Экономичный за счет малого потребления электроэнергии.
  4. Высокая надежность и безопасность.
  5. Быстрый и простой монтаж за пару часов.
  6. Выгодная, относительно кабеля или алюминиевого мата (Fenix AL MAT), цена за полный комплект.

Важные моменты:

● Долговечность и эффективность работы инфракрасного теплого пола зависит от соблюдения всех технологичных рекомендаций по его укладке и эксплуатации.

● Купить инфракрасную пленку под ламинат лучше надёжной торговой марки с официальной гарантией, например, In-Therm (производство Корея) - это послужит гарантией Вашей безопасности.

● До покупки ознакомьтесь с данной инструкцией, посмотрите видео от производителя и, в случае необходимости, получите нашу профессиональную консультацию о необходимых комплектующих для укладки - это упростит, ускорит и в конечном счёте удешевит монтаж.

Пошаговая инструкция по монтажу пленочного пола под ламинат

1. Необходимые материалы для укладки:

– Инфракрасная пленка

– Подложка под ламинат (не на основе вспененного полиэтилена)

– Полиэтиленовая пленка для гидроизоляции,

– Терморегулятор с датчиком температуры пола,

– Комплект коннекторов для подключения пленки с битумной изоляцией (1 комплект на 1 полосу).

2. Подготовка основания – выравнивание пола

 Перед началом установки теплого пола необходимо проверить черновой пол на наличие неровностей. Если бетонная плита ровная, не имеет вмятин или выпуклостей, достаточно убрать грязь и пыль. С неровной плитой ситуация другая: необходимо бетонное покрытие выровнять при помощи стяжки небольшой толщины – наливной или нивелирующий пол. Для этого чистое основание покрываем грунтовкой, затем наносим наливной пол.

3. Прорисовка проекта укладки

Расчет инфракрасного теплого пола

 Для правильного расчёта количества пленочного пола необходимо заранее знать будущую расстановку мебели в помещении и цель устройства тёплого пола: основной обогрев или дополнительный.

 При прорисовке следует учитывать, что расстояние от стены или мебели до пленки должно составлять минимум 5 см, а шаг отреза пленки – 25 см. Также необходимо предусмотреть место для терморегулятора. Для эффективного обогрева отапливаемая площадь должна составлять от 40 до 70% пола помещения.

 При укладке можно комбинировать ИК-пленку разной ширины 0,5 м, 0,8 м и 1,0 м. Для равномерного прогрева в одном помещении желательно использовать полосы инфракрасной плёнки одной мощности - 150Вт или 220Вт на 1 кв.м.

Важно! Расчет инфракрасного теплого пола следует выполнять таким образом, чтобы пленка не располагалась под стационарной мебелью (холодильник, шкаф, диван, кровать и т.п.). Возможна укладка под мебелью на ножках, высота которых должна быть не менее 50 мм. Не допускать перехлеста полос пленки!

4. Определяем место для терморегулятора

 Следующим шагом будет нахождение подходящего места для расположения терморегулятора. Желательно - в отдалении от возможных источников тепла или холода. На отмеченном месте высверливается отверстие под стандартную розеточную коробку, от которой вниз по стене выполняется штроба. В неё будут укладываться гофра с датчиком и питающие силовые кабели. По полу делается более узкая штроба только  под гофру с термодатчиком таким образом, чтобы датчик располагался непосредственно под плёнкой на расстоянии 20-30 см от края. Обязательно проверить плавность хода датчика в гофре для последующей возможной замены последнего. К выбранному месту подвести питание кабелем соответствующего нагрузке сечения.

5. Термоизоляционный материал

 Перед началом монтажных работ рекомендуется тщательно подмести и пропылесосить поверхность.

 На чистый подготовленный пол по всему периметру помещения следует разложить теплоизоляционную подложку. Подложка под ламинат, паркет или ковролин служит для теплоизоляции, а также для отражения нагрева инфракрасной пленки вверх. Стыки теплоизоляции крепятся скотчем.

Важно! При устройстве тёплого пола под ламинат нельзя использовать стандартную подложку из вспененного полиэтилена. В этом случае применяют подложку из натуральной пробки, экструдированного пенополистирола, или древесноволокнистый "Тихий ход".

6. Укладка инфракрасной пленки

Укладка инфракрасного теплого пола Пленка отрезается на полосы необходимого размера, учитывая шаг отреза одной секции (линия отреза указана на пленке, каждые 25 см).

 ИК-пленка укладывается медными токопроводниками вниз, затем фиксируется скотчем каждая полоса. На торце плёнки, противоположном от подключения, окончания медных токопроводников необходимо заизолировать битумным скотчем (идёт в комплекте с коннекторами для подключения). Полосы укладываются встык и не должны перекрещиваться.

7. Подключение электропроводки

 Подключение полос инфракрасной пленки проводится с помощью специального монтажного комплекта, выполняя следующие шаги:

1) Установка на медные токопроводники соединительных коннекторов (клипс). С их помощью соединить питающие провода с медными шинами. Все контакты плотно обжать. Подключение нескольких полос проводить параллельно.

2) Изоляция контактных мест. Свободные концы медных шин и места подключений тщательно заизолировать винил-мастичным изолятором (битумным скотчем). После изоляции контактная группа будет иметь дополнительную толщину. Для её нивелирования в подложке в соответствующих местах делаются углубления.

Фиксируем контактные группы обычным скотчем.

3) Подключить силовые провода на соответствующие контакты терморегулятора.

Важно предусмотреть, чтобы силовой кабель не проходил под нагревательной пленкой!

Подключение инфракрасного теплого пола



8. Укладка гидроизоляции

 Поверх инфракрасного пленочного пола укладываем обычную полиэтиленовую пленку (не тонкую - средней плотности). Полиэтиленовая пленка укладывается внахлест – 100 мм. Стыки и периметр фиксируются скотчем.

9. Проверка работоспособности инфракрасного теплого пола

 После завершения всех работ проверяем работоспособность инфракрасной системы отопления с помощью тестера сопротивления (амперметр).

10. Монтаж терморегулятора

 Подключить подводящий питание провод, кабель от нагревательной плёнки и датчик на соответствующие контакты терморегулятора.

 Для небольших участков обогрева чаще используется механический термостат (In-Therm RTC-70). Для площадей большей мощности выгодно применять электронный программируемый по времени регулятор (In-Therm E-51), который позволяет отключать нагрев и экономить энергопотребление на целые периоды отсутствия в помещении людей. В последнее время популярны более информативные и удобные в применении терморегуляторы для тёплого пола с WI-FI (In-Therm PWT-002), способные управлять климатом в Вашем помещении на расстоянии.

 После установки включаем терморегулятор и проверяем нагрев всех секций пленки.

Варианты устройства теплого пола под линолеум

 Укладка инфракрасной пленки непосредственно на готовую стяжку или деревянный пол под линолеум. В этом случае очень желательно проложить тонкий листовой материал в прослойке между ИК-пленкой и линолеумом. Подойдут такие материалы, как фанера или ОСБ, в крайнем случае - ДВП. Это позволит уменьшить механическое воздействие на инфракрасную пленку и увеличит срок ее эксплуатации.

 Если же ремонт в помещении еще в процессе и есть возможность выполнить стяжку, то одним из вариантов для линолеума будет укладка кабеля в стяжку.

 Для этого:

  1. Уложить нагревательный кабель (Fenix LDTS 18 Вт/м).
  2. Залить черновую стяжку + Выполнить нивелировку "под ноль".
  3. Положить линолеум.

 Данная технология позволит реализовать не менее эффективный обогрев помещения электрическим теплым полом с линолеумом.

Соблюдение мер предосторожности:

  • Не располагайте ИК-пленку под стационарной мебелью.
  • Не оставляйте открытых проводов и участков без изоляции.
  • Установите ограничение по нагреву ламината – не более 27-28 °C.
  • Запрещено подключать к сети пленку в свернутом виде.
  • Обязательно подключайте терморегулятор.

 В данной статье мы рассмотрели, как выполнить монтаж инфракрасного пленочного теплого пола своими руками. Электрический теплый пол под ламинат создаст максимальный комфорт и уют в Вашем доме.
