Cаморегулюючий кабель ESU 40 Вт FEP — професійний нагрівальний кабель E&S для захисту від замерзання та підтримання підвищеної температури трубопроводів, резервуарів, ємностей і технологічного обладнання.
Модель поєднує потужність 40 Вт/м, екрановану конструкцію та зовнішню оболонку FEP (Teflon), стійку до високих температур, ультрафіолету, вологи й багатьох агресивних середовищ.
Ціна вказана за 1 погонний метр кабелю. Кабель відрізається від бухти відповідно до замовленої довжини.
При замовленні від 100 м надається додаткова знижка.
E&S Ultra ESU 40 — двожильний екранований саморегулюючий кабель виробництва Південної Кореї. Його обирають для об’єктів, де звичайної поліолефінової оболонки недостатньо: для відкритого монтажу, технологічних трубопроводів, контакту зі складним зовнішнім середовищем та роботи в умовах підвищеної температури.
Кабель можна використовувати для підтримання температури об’єкта орієнтовно до +80 °C, але фактичний результат залежить від діаметра й матеріалу труби або ємності, товщини теплоізоляції, температури навколишнього середовища, вітру, довжини контуру та інших тепловтрат. Для високотемпературного технологічного обігріву потрібен окремий теплотехнічний розрахунок.
Важливо розрізняти температурні характеристики:
До +80 °C — орієнтовна температура, яку кабель може підтримувати на правильно розрахованому та теплоізольованому об’єкті.
До +110 °C — максимальна температура нагрівання самого кабелю за сприятливого поєднання умов експлуатації.
До +200 °C — температурна стійкість зовнішньої оболонки FEP.
Кабель ESU 40 для промислового та зовнішнього обігріву
На холодніших ділянках саморегулююча матриця збільшує тепловіддачу, а на тепліших — зменшує. Регулювання відбувається локально по всій довжині кабелю, тому різні його частини можуть одночасно працювати з різною інтенсивністю.
Саморегуляція знижує ризик локального перегріву та зайвого споживання електроенергії, але не замінює терморегулятор. Якщо потрібно точно підтримувати задану температуру продукту, труби або резервуара, систему слід використовувати разом із відповідним терморегулятором і датчиком.
Де застосовується саморегулюючий кабель ESU 40 Вт
Технологічні трубопроводи. Захист від замерзання, компенсація тепловтрат і підтримання підвищеної температури рідин та в’язких продуктів.
Резервуари, ємності та арматура. Обігрів стінок, патрубків, клапанів, фланців і локальних ділянок обладнання.
Агресивні та промислові середовища. Хімічна, фармацевтична, харчова й нафтопереробна промисловість — після перевірки сумісності FEP із конкретною речовиною та умовами експлуатації.
Відкриті зовнішні ділянки. Труби, водостоки, жолоби, покрівля та інші зони, де важлива підвищена стійкість до ультрафіолету й атмосферних впливів.
Прокладання в ґрунті. Допускається за умови герметичного професійного муфтування, захисту місць з’єднання від вологи та застосування труби, каналу або іншого механічного захисту кабелю.
Виробництво нагрівальних кабелів E&S, Південна Корея
Чому оболонка FEP підходить для складних умов
Зовнішня оболонка з фторполімеру FEP, яку часто називають тефлоновою, є головною перевагою ESU 40. Порівняно зі стандартним поліолефіном вона краще витримує високу температуру, сонячне випромінювання, вологу та вплив багатьох хімічно активних речовин.
Саме тому ESU 40 доцільно обирати не лише за потужністю 40 Вт/м, а насамперед тоді, коли потрібна довговічніша й хімічно стійкіша оболонка. Для контакту з конкретною кислотою, лугом, розчинником, мастилом або технологічним продуктом сумісність матеріалу FEP потрібно перевіряти окремо.
Виробництво та контроль якості продукції E&S

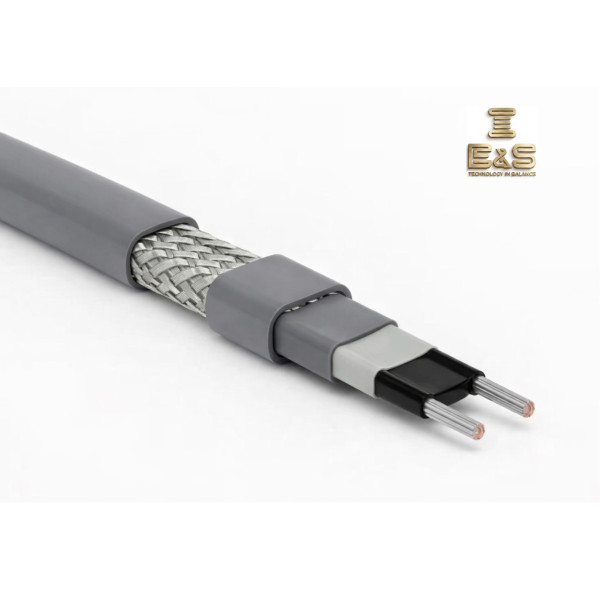

Будова саморегулюючого кабелю E&S Ultra ESU 40
Усередині кабелю дві паралельні струмопровідні жили контактують із напівпровідниковою полімерною матрицею. Коли температура знижується, кількість провідних зв’язків у матриці збільшується і кабель виділяє більше тепла. Під час нагрівання опір матриці зростає, тому тепловіддача та споживання зменшуються.
- Струмопровідні мідні жили перерізом 1,4 мм².
- Саморегулююча напівпровідникова матриця, яка змінює тепловіддачу залежно від температури.
- Внутрішня полімерна ізоляція для електричного захисту матриці та жил.
- Захисний екран, який підключається до заземлення.
- Зовнішня оболонка FEP із підвищеною температурною, ультрафіолетовою та хімічною стійкістю.
Основні характеристики ESU 40 Teflon
Тип кабелю: саморегулюючий, двожильний, екранований
Модель: E&S Ultra ESU 40
Номінальна потужність: 40 Вт/м
Напруга живлення: 230 В
Орієнтовна температура підтримання об’єкта: до +80 °C за умови відповідного теплотехнічного розрахунку
Максимальна температура нагрівання кабелю: до +110 °C за сприятливого поєднання умов експлуатації
Температурна стійкість зовнішньої оболонки FEP: до +200 °C
Зовнішня оболонка: FEP / фторполімер / Teflon
Переріз струмопровідних жил: 1,4 мм²
Розміри кабелю: 12,8 × 5,5 мм
Мінімальний радіус вигину: 45 мм
Мінімальна температура монтажу: −40 °C
Максимальна довжина одного відрізу при −10 °C та автоматі 40 А: 70 м
Максимальна довжина одного відрізу при −20 °C та автоматі 40 А: 60 м
Форма постачання: на відріз від бухти 100 м
Країна виробництва: Південна Корея
Гарантія: 5 років
Зверніть увагу: максимальна довжина залежить від температури холодного запуску та номіналу автоматичного вимикача. Характеристику автомата, переріз силового кабелю та допустиму довжину нагрівальної секції потрібно перевіряти для конкретного проєкту.
Рекомендації з монтажу ESU 40
- До замовлення визначте тепловтрати об’єкта, необхідну температуру підтримання, довжину кабелю та спосіб його укладання.
- Перед підключенням повністю розмотайте кабель. Не подавайте напругу на кабель, змотаний у бухту.
- Не згинайте кабель із радіусом менше 45 мм, не допускайте гострих заломів, сильного натягу та пошкодження оболонки FEP.
- На трубопроводі кабель потрібно щільно зафіксувати та закрити розрахованою теплоізоляцією. Для пластикової труби доцільно використовувати алюмінієву стрічку для рівномірнішого розподілу тепла.
- Під час монтажу в ґрунті використовуйте герметичні муфти та механічний захист від тиску ґрунту, каміння, інструменту й можливих земляних робіт.
- Екран кабелю потрібно обов’язково підключити до захисного заземлення. Лінію рекомендовано захищати ПЗВ зі струмом витоку 30 мА.
- Для точного підтримання технологічної температури застосовуйте терморегулятор із датчиком, підібраним за потрібним температурним діапазоном.
Кабель на відріз не є готовим до підключення виробом. Для його роботи потрібні силовий кабель, герметичне з’єднання, кінцева муфта, підключення екрана до заземлення та відповідний електричний захист.
Підключення й муфтування має виконувати кваліфікований спеціаліст. Неправильно виконане кінцеве закладення або з’єднання може спричинити потрапляння вологи, коротке замикання та вихід кабелю з ладу.
Для надійного підключення рекомендуємо використовувати посилений комплект муфт для саморегулюючого кабелю 30–40 Вт.
Популярні питання про ESU 40
Чи нагріє кабель ESU 40 трубу до +110 °C?
Температура до +110 °C стосується максимального нагрівання самого кабелю за сприятливого поєднання умов. Це не є гарантованою температурою труби або продукту всередині неї. Для об’єкта орієнтовно можна розглядати підтримання температури до +80 °C, але результат залежить від установленої потужності, теплоізоляції, температури навколишнього середовища та загальних тепловтрат.
Чому під час перевірки у повітрі кабель нагрівається приблизно до +80 °C?
Температура кабелю у вільному повітрі встановлюється в точці рівноваги між його тепловиділенням і тепловтратами. Вона не є універсальною температурою для будь-яких умов експлуатації. Після монтажу на трубі результат змінюється залежно від контакту з поверхнею, теплоізоляції, навколишньої температури та руху повітря.
Що означає стійкість оболонки до +200 °C?
Це температурна стійкість матеріалу зовнішньої оболонки FEP.
Чи можна використовувати ESU 40 у хімічно агресивному середовищі?
FEP має високу стійкість до багатьох хімічних речовин, тому кабель підходить для складніших умов, ніж моделі зі звичайною поліолефіновою оболонкою. Перед монтажем потрібно перевірити сумісність FEP із конкретною речовиною, її концентрацією, температурою та тривалістю контакту.
Чи можна прокладати кабель у землі?
Так, за умови професійного герметичного муфтування та механічного захисту. Кабель не слід залишати безпосередньо під навантаженням ґрунту або в зоні, де його можуть пошкодити камінням, інструментом чи під час земляних робіт.
Чи потрібен терморегулятор?
Для простого захисту від замерзання саморегуляція вже зменшує потужність під час потепління. Для контрольованого підтримання підвищеної температури, економії електроенергії та обмеження нагрівання терморегулятор із датчиком настійно рекомендований.
Чи можна відрізати потрібну довжину?
Так. Паралельна конструкція дозволяє різати саморегулюючий кабель на потрібну довжину в межах максимально допустимої довжини одного відрізу. Після відрізання необхідно правильно встановити з’єднувальну й кінцеву муфти.
Чи можна вмикати кабель у бухті?
Ні. Перед перевіркою або підключенням кабель потрібно повністю розмотати й розкласти так, щоб тепло могло вільно відводитися.
Про різницю зовнішніх оболонок нагрівальних кабелів читайте в окремому матеріалі:
Порівняння оболонок нагрівальних кабелів — яка для чого?
Ціна вказана за 1 погонний метр гріючого саморегулюючого кабелю E&S Ultra ESU 40 Вт із зовнішньою оболонкою FEP. Силовий кабель, муфти, терморегулятор і монтажні матеріали до ціни одного метра не входять.
Купити саморегулюючий кабель ESU 40 Вт FEP можна через кошик або телефоном. Допоможемо визначити довжину, кількість паралельних ниток, спосіб укладання, теплоізоляцію та комплектуючі для підключення.
