Технологія монтажу теплої підлоги під плитку не найпростіша, але з нею реально впоратися навіть недосвідченій людині. У нашій статті ми розповімо, як правильно зробити розрахунок, зробити підготовку та монтаж теплої підлоги (нагрівальний мат або кабель) безпосередньо під плитку.
УКЛАДАННЯ ТЕПЛОЇ ПІДЛОГИ
1. Як розрахувати теплу підлогу

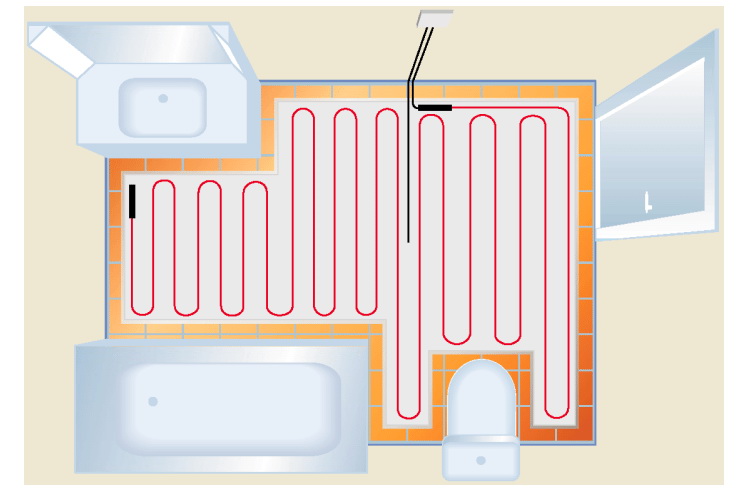

Для складання схеми укладання на загальному кресленні приміщення закреслюємо ті ділянки, на яких будуть розміщуватись сантехнічні прилади та стаціонарні меблі (шафи, тумби, пральна машинка). Вказуємо на схемі габарити вільного простору. Не забуваємо про відступи від стін та меблів по всьому периметру (min 5 см) та між витками кабелю (5-10 см). Крок укладання розраховується як відношення площі укладання до довжини кабелю. Виберемо місце для терморегулятора та підводимо до нього живлення.
- Кабель під плитку потрібно розрахувати крок, з яким закріплюються зигзаги кабелю на монтажній стрічці (6-10 см), залежно від того, чи система буде основним джерелом обігріву або додатковим. Крок укладання розраховується як відношення площі укладання до довжини кабелю.
- Нагрівальний мат має фіксовану ширину 50 см, тому з його розрахунком клопоту буде менше. За наявності схеми приміщення точний розрахунок необхідного для цього завдання кабелю чи мату допоможуть зробити кваліфіковані спеціалісти підприємства Квант Успіху.
2. Підготовка поверхні під теплу підлогу
Якщо потрібно підвищити рівень підлоги, можна зробити це за допомогою цементних стяжок. За підсумком буде оптимальним виконання нівелювання сумішшю, що самовирівнюється. Якщо ж рівень підлоги відповідний, можна обмежитися лише нівелірмасою (2-5 мм). Перед початком монтажних робіт поверхню очистити від пилу та будівельного сміття, скріпити стяжку ґрунтовкою глибокого проникнення.
3. Теплоізоляція електричної теплої підлоги
- Плитка для підлоги
- Еластичний клейовий розчин
- Датчик терморегулятора
- Кабель або мат теплої підлоги
- Цементна стяжка (40-50 мм)
- Сітка з арматури
- Утеплювач (щільністю М-35)
- Бетонна основа.
Укладання теплоізоляційних плит під тонкий кабель під плитку можливе лише перед виконанням стяжки (4-5 см) та нівелюванням, якщо дозволяє висота приміщення та рівень підлоги. В іншому випадку до теплоізоляційного матеріалу, на який ляже кабель, неможливо буде приклеїти плитку.
У такій ситуації правильніше використовувати нагрівальний мат , в якому електричний кабель теплої підлоги закріплений на склосітці. Сітка частково затримує тепло, що йде в плиту. Та й шар клейового розчину через відсутність більшої металевої стрічки тонше, що сприяє швидкому прогріванню плитки.
Укладання електричного кабелю
Нагрівальний кабель фіксується за допомогою монтажної стрічки, яка попередньо кріпиться до стяжки дюбелями або герметиком паралельно кроку 40-50 см. Кабель укладається по зигзагу з кроком від 6 до 10 см. Чим менше крок, тим більша потужність на квадратний метр і краще прогрівання. Необхідно дотримуватися однакового кроку для рівномірного прогрівання поверхні. Коротити нагрівальну частину кабелю суворо забороняється.
Укладання нагрівального мату
Теплий мат укладається легше. Враховуючи, що кабель вже закріплений на сітці шириною 50 см, потрібно розмотати рулон і приклеїти на стрічку, що самоклеїться, яка також закріплена на маті. Для повороту під будь-яким кутом розвороту на 180 необхідно розрізати сітку, зберігши цілісність кабелю та зберігаючи необхідні зазори між смугами. Для прогрівання важкодоступних місць можна зняти з сітки ділянку кабелю та закріпити до основи за допомогою контактного клею або герметика.
Важливо ! З'єднання нагрівального та холодного кабелю (муфта MUFFE/SLEEVE) обов'язково має знаходитись у клейовому розчині під плиткою. Укорочувати можна лише холодний кінець кабелю, який стандартно позначений іншим кольором або маркуванням ****.
4. Монтаж датчика теплої підлоги
Для монтажу датчика терморегулятора всередину теплої підлоги виконується пропил у стяжці. У штробу в підлозі укладається гофрорукав, який переходить на стіну (у штробі або під гіпсокартоном) до місця встановлення термостата. У цю точку підводиться холодний кінець кабелю теплої підлоги та силовий провід для комутації в регуляторі. Сам датчик для точності вимірювань повинен розташовуватися паралельно між двома жилами нагрівального кабелю на відстані не менше 15 см від їх витоків, але ні в якому разі не торкатися нагрівального кабелю . Щоб уникнути попадання клейового розчину та блокування датчика закінчення гофри, бажано закрити ізоляційною стрічкою. Після закінчення укладання виконується продзвон цілісності кабелю та виміри опору.
5. Укладання на теплу підлогу плитки
Щоб уникнути пошкоджень входу ремонтних робіт, електрична тепла підлога після укладання покривається тонким шаром плиткового клею. Слід використовувати лише еластичний клей для плитки . Після висихання, буквально наступного дня, можна приступати до укладання плитки для підлоги. Для цього також використовується лише спеціальний еластичний клей.
6. Встановлення терморегулятора теплої підлоги
Електрична підлога після монтажу може бути відразу підключена до терморегулятора . Але зазвичай терморегулятор встановлюється після укладання настінної плитки або повного виконання інших оздоблювальних робіт. Однак включення на прогрів можливе лише повного схоплювання та затвердіння клейового розчину, бажано не раніше 4-х тижнів після закінчення всіх мокрих робіт. До встановлення терморегулятора цілісність кабелю кожному етапі укладання необхідно перевіряти з допомогою вимірів опору контуру. А якість укладання гофрораку перевіряти зручністю входу-виходу датчика термостату.
Нижче наведено монтаж теплої підлоги електричного ВІДЕО – покрокова інструкція.
Додаткові рекомендації щодо монтажу електричної теплої підлоги
- Вибирайте електричну теплу підлогу лише перевірених виробників!
- Купити теплу підлогу необхідно тільки у офіційних представників виробника, які в обов'язковому порядку оформлять гарантійний талон.
- Довіряйте монтаж фахівцям, адже термін експлуатації теплої підлоги безпосередньо залежить від якісного монтажу та підключення.
- Терморегулятор є важливою частиною системи. Програмовані терморегулятори дозволяють суттєво економити електроенергію
Консультації, тепловий розрахунок та підбір електричної теплої підлоги під плитку для наших клієнтів безкоштовні!
