Опис режимів роботи рекуператора Ventoxx Harmony
Рекуператор працює в одному з трьох основних режимів:
- рекуперація, з підрежимами швидкостей повітрообміну
- провітрювання, з підрежимами швидкостей повітрообміну
- інтенсивне провітрювання.
Режим роботи рекуперації
Це стандартний режим автоматичної вентиляції із збереженням (рекуперацією) тепла. У цьому режимі провітрювання свіже повітря, що надходить у приміщення, попередньо нагрівається теплом віддаленого відпрацьованого повітря. Таким чином тепло зберігається всередині приміщення, яке наповнюється свіжим повітрям, а надлишок вологи виводиться назовні.
У режимі рекуперації вентиляційний пристрій може працювати на наступних швидкостях: від 1 до 3 – для комплектації з дистанційним керуванням та від 1 до 5 – для комплектації з керуванням Ventoxx Twist. Вибір швидкості залежить від площі вашого приміщення, потреби в повітрообміні в конкретний момент та ваших побажань щодо інтенсивності провітрювання. Для нічних годинників рекомендується встановлювати мінімальну швидкість провітрювання.
Рекуператор автоматично змінює напрямок роботи кожні 65 секунд: по черзі працює для витяжки, для надходження повітря. Якщо у вашому приміщенні рекуператори встановлені парами, робота кожної пари завжди узгоджена: один пристрій працює у фазі витяжки, інший надходження повітря і навпаки.
Вибрана швидкість роботи відображається у вигляді цифри на кришці рекуператора і світиться стрілка синього чи червоного кольору: червона означає, що рекуператор працює у фазі витяжки, синя надходження повітря.
Якщо пристрій було вимкнено в режимі рекуперації, після наступного увімкнення електроживлення рекуператор відновлює роботу на тій же швидкості, яка була вибрана до вимкнення. У той же час головний пристрій включається на фазі витяжки.
Режим роботи провітрювання
У режимі провітрювання рекуператор здійснює лише надходження чи витяжку повітря, при цьому рекуперація тепла не відбувається. Таким чином, у приміщення надходить повітря вуличної температури. Цей режим необхідний для короткочасного та швидкого оновлення повітря (наприклад, літнього вечора або під час спеки, після дощу), щоб швидко запустити прохолоду з вулиці до будинку.
При виборі цього режиму рекуператор здійснює провітрювання на тій самій швидкості, яка була обрана до провітрювання. Якщо в приміщенні працюють спарені прилади, провідний прилад працює на подачу повітря, другий на видалення або навпаки, залежно від вибраного режиму на провідному рекуператорі. За допомогою кнопок на дистанційному керуванні з позначенням будинку та стрілки всередину стрілки назовні користувач може вибрати напрямок провітрювання: до будинку або з нього.
Робота в режимі провітрювання триватиме доти, доки користувач не ввімкне інший режим.
Увага! Тривала робота рекуператора у режимі провітрювання призводить до порушення мікроклімату у приміщенні. Не допускайте переохолодження приміщення в холодну пору року та перегріву – в теплу пору. Увімкніть цей режим роботи максимум 10 хвилин.
Режим роботи інтенсивне провітрювання
Цей режим призначений для інтенсивного повітрообміну без рекуперації тепла на максимальній швидкості (вище ніж третя/п'ята швидкість) протягом 10 хвилин. Напрямок провітрювання показує індикацію за допомогою однієї зі стрілок. Через 10 хвилин пристрій автоматично перемикається на другу швидкість роботи в стандартному режимі рекуперації.
Для включення цього режиму необхідно на пульті дистанційного керування послідовно натиснути кнопку увімкнення/вимкнення та кнопку із символом вентилятора. Користувач може самостійно змінювати напрямок руху повітря.
Цей режим провітрювання необхідний для швидкого оновлення повітря (наприклад, якщо у приміщенні з'явився неприємний запах).
Автоматичне провітрювання у спеку року
У літній період рекуператор працює аналогічно: під час рекуперації прохолоди повітря, що знаходиться всередині приміщення, також накопичується в теплообміннику та передається теплому повітрі, що надходить з вулиці, охолоджуючи його. Таким чином, за допомогою рекуператора в спеку вдається провітрювати приміщення і одночасно зберігати комфортний мікроклімат усередині і не запускати жар від повітря, що спалахнуло.
Зверніть увагу, що вищезазначений ефект можливий тільки при створенні додаткового захисту від сонця в найспекотніший час дня!
Рекомендації щодо роботи пристрою під час спеки:
- Для нічних годин та під час ранкової прохолоди рекомендуємо включати режим провітрювання без рекуперації у напрямку надходження повітря. Це забезпечить надходження свіжого повітря нижчої температури.
- Після грози або літнього дощу, коли повітря на вулиці охолоджується ненадовго, можна на 10 хвилин увімкнути режим інтенсивного провітрювання у напрямку надходження повітря. Це дозволить за короткий час запустити прохолоду до приміщення.
- Якщо приміщення за ніч охололо, до нас топлення спеки потрібно включити рекуператор у режимі рекуперації та подбати про захист від сонця: закрити вікна та завісити щільними шторами чи жалюзі. Чим менше сонячних променів потраплятиме всередину – тим ефективнішим буде захист від сонця.
- Якщо є кондиціонер, спекотний день рекуператор може працювати в стандартному режимі рекуперації на середній швидкості. При цьому кондиціонер можна включити на мінімальному режимі, оскільки рекуператор (на відміну від відкритого вікна) запускає свіже повітря з температурою не зовнішнього середовища, а трохи охолоджений.
- Протягом дня і найжаркіших годинників рекуператор автоматично провітрює приміщення – тепле повітря, яке надходить зовні, рекуператор віддає прохолоду внутрішньому відпрацьованому повітрю, насичує приміщення свіжістю та зберігає внутрішній мікроклімат.
Опис символів індикації на внутрішній кришці рекуператора
Індикація на екрані відображає вибраний користувачем режим роботи. Користувач може вимкнути індикацію за допомогою дистанційного керування або керування Ventoxx Twist – це не впливає на роботу пристроїв. При перемиканні режимів роботи індикація ненадовго висвічує вибраний режим і знову гасне. У вимкненому стані індикація зовсім не видно на внутрішній кришці рекуператора. Після вимкнення живлення та наступного увімкнення індикація залишається в режимі, який користувач вибрав до вимкнення живлення.
У режимі увімкненої індикації на кришці можна побачити такі позначки:
Горизонтальна характеристика – увімкнення/вимкнення пристрою. Це перший символ, який Ви бачите при подачі живлення на пристрій. У разі вимкнення пристрою після повторного увімкнення рекуператор автоматично вибирає режим роботи, який був вибраний до вимкнення.
Цифри від 1 до 3 відображають вибрану швидкість роботи рекуператора.
Червона стрілка вгору означає, що головні пристрої працюють у режимі витяжки, а ведені – в режимі надходження повітря.
Синя стрілка вниз означає, що головні пристрої працюють в режимі надходження повітря, а ведені в режимі витяжки.
Блимає червона стрілка – відображає роботу пристрою в режимі рекуперації (витяжка).
Синя стрілка блимає – відображає роботу пристрою в режимі рекуперації (надходження повітря).
Одна зі стрілок постійно світиться – означає, що рекуператор працює у режимі інтенсивного провітрювання.
Одна зі стрілок постійно світиться + цифра від 1 до 3 означає, що рекуператор працює в режимі провітрювання на швидкості, вказаній цифрою.

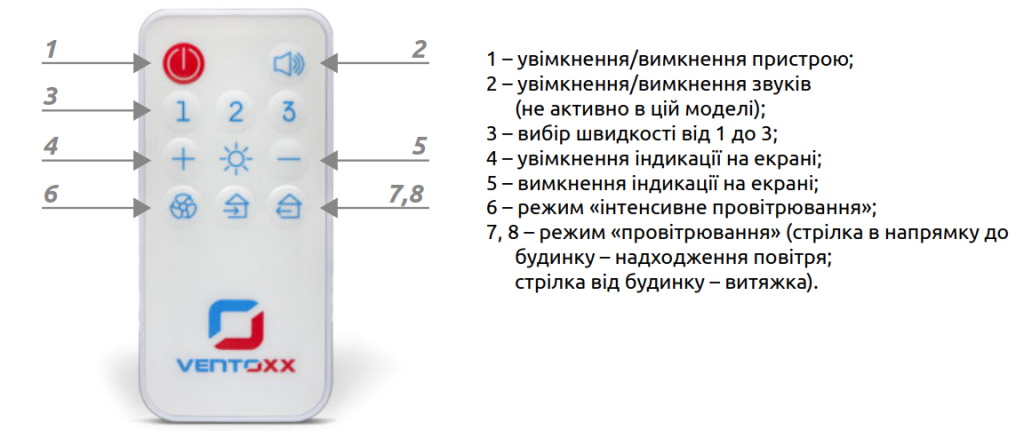

Керування рекуператором за допомогою дистанційного керування
Дистанційне керування дозволяє увімкнути/вимкнути вентиляцію, вибрати режим роботи рекуператора та швидкість. Актуальний режим роботи відображається на кришці за допомогою індикації.
Перед використанням пульта зніміть захисну плівку від батарейного відсіку.
Управління рекуператором за допомогою Ventoxx Twist
Увімкнення рекуператора, вибір режимів та швидкостей роботи здійснюється за допомогою поворотного реле, на яке можна натиснути чи повертати. Навколо реле розташована індикація (видима лише у включеному стані). Індикація за допомогою світлових символів відображає вибраний режим або швидкість. Далі буде показано розміщення світлодіодів для кожного випадку.
За потреби індикацію можна вимкнути. Для цього натисніть та утримуйте реле приблизно 3 секунди. При подальшій зміні режиму роботи відповідні світлодіоди будуть швидко світитися (приблизно 1 секунду) і вимикатися. Щоб увімкнути постійну індикацію, знову натисніть та утримуйте реле приблизно 3 секунди.
Увага! У комплектації рекуператорів Ventoxx Twist відсутня індикація на внутрішніх кришках рекуператора Ventoxx Harmony!
Індикація на керуванні VENTOXX TWIST та її значення

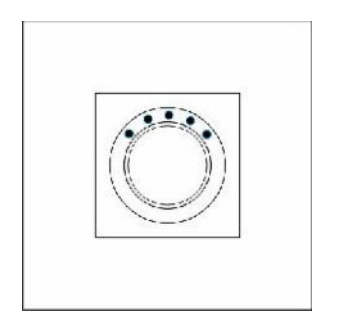

Верхній ряд світлодіодів зеленого кольору (режим рекуперації)
Рекуператор працює в режимі вентиляції з рекуперацією тепла. Кількість зелених світлодіодів, що підсвічуються, відображає швидкість роботи: один світлодіод – мінімальна швидкість, п'ять – максимальна. Щоб збільшити швидкість, поверніть реле за годинниковою стрілкою, для зменшення – проти годинникової стрілки.

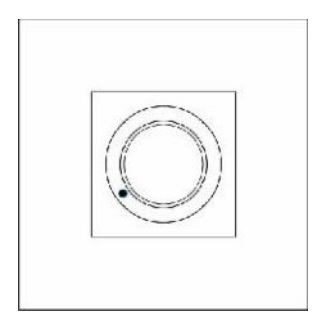

Нижній світлодіод червоного кольору зліва (вимикання)
Світиться внизу ліворуч світлодіод червоного кольору означає, що вентиляційні пристрої вимкнені, але живлення подається.

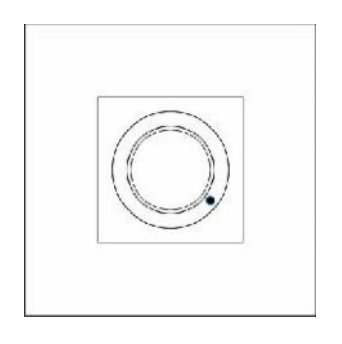

Нижній світлодіод синього кольору праворуч (режим провітрювання)
Синій світлодіод знизу праворуч вказує, що рекуператор працює у режимі провітрювання без рекуперації (повернення) тепла. У цьому режимі вентилятори працюють тільки в одному напрямку, а повітря, що надходить у приміщення, має температуру зовнішнього повітря.

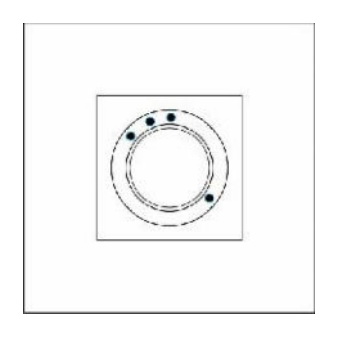

Одночасна індикація різними світлодіодами
Одночасна індикація зелених світлодіодів угорі та синього внизу праворуч означає, що рекуператор працює у режимі провітрювання на відповідній швидкості.
Для ввімкнення рекуператора потрібно повернути реле за годинниковою стрілкою. Автоматично ввімкнеться стандартний режим роботи – рекуперація. Швидкість роботи можна вибрати за допомогою повороту реле.
Для ввімкнення режиму роботи провітрювання без рекуперації потрібно при ввімкненому стандартному режимі натиснути кнопку реле. Унизу додатково засвітиться синій світлодіод, рекуператор працюватиме в напрямі витяжки. Якщо повторно натиснути на реле – напрямок роботи рекуператора зміниться: синій світлодіод почне блимати, рекуператор працюватиме в напрямі надходження повітря.
Для повернення до нормального режиму роботи потрібно повернути реле в будь-яку сторону. Для ввімкнення режиму інтенсивного провітрювання: вимкніть пристрій, повернувши реле проти годинникової стрілки. Засвітиться червоний світлодіод. Потім натисніть кнопку. Унизу зліва засвітиться синій світлодіод, а рекуператор почне збільшувати потужність провітрювання. У цьому режимі здійснюється короткочасне провітрювання на максимальних обертах вентиляторів. Якщо повторно натиснути кнопку – рекуператор змінить напрямок повітряного потоку. Через 10 хвилин рекуператор автоматично повернеться до попереднього режиму роботи – рекуперації. У разі потреби передчасно завершити роботу в цьому режимові – поверніть реле в будь-яку сторону.
Технічне обслуговування рекуператора
Обслуговування вентиляційного пристрою полягає в регулярному чищенні повітряного фільтра, керамічного акумулятора та в разі потреби інших комплектуючих 2 рази на рік: до початку і після завершення опалювального сезону. Кожні 2-3 місяці рекомендуємо перевіряти, чи не є повітряний фільтр забрудненим. У деяких випадках і залежно від стану забруднення повітря чистити фільтри та акумулятор тепла може бути необхідно частіше, ніж рекомендовано.
Увага! Перед технічним обслуговуванням пристрою вимкніть подачу електричного живлення.
1. Чистка та заміна повітряного фільтра
Для чистки фільтра необхідно зняти внутрішню кришку, яка знаходиться на рекуператорові всередині приміщення. Для цього двома руками акуратно зніміть рухомий елемент кришки з монтажної панелі. Вийміть фільтр із пристрою.
Промийте фільтр під проточною водою й залиште висихати. Після повного висихання встановіть фільтр на посадочне місце та вставте назад рухомий елемент кришки.
