Нагрівальна плівка In-Therm 50 см 220 Вт для теплої підлоги без стяжки

Підлогові покриття для сухого монтажу:

Ламінат

Паркетна дошка

Ковролін та лінолеум

Кварцвініл

Мінімальна сума замовлення In-Therm — 1500 грн. До суми замовлення можна включати інфрачервону плівку, терморегулятори та потрібні для системи супутні елементи.

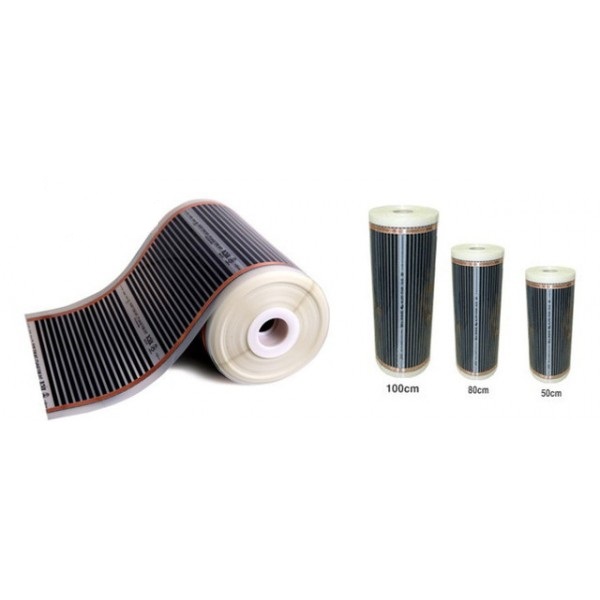

ширина плівки — 50 см;

питома потужність — 220 Вт/м²;

крок порізки — 25 см;

товщина — 0,34 мм;

монтаж — сухий, без стяжки;

гарантія — 5 років.

Мінімальний відрізок: 25 × 50 см = 0,125 м².

Крок порізки 25 см: доступні відрізки 25 см, 50 см, 75 см, 1 м, 1,25 м, 1,5 м і далі з таким самим кроком.

Підбір: спочатку складають схему вільної площі підлоги, а вже після цього визначають кількість смуг і їх довжину.

Ламінат: основний і найпоширеніший варіант сухого монтажу.

Паркетна дошка: тільки якщо покриття дозволене виробником для теплої підлоги.

Ковролін та лінолеум: можливі за правильною монтажною схемою та із захистом плівки від механічного навантаження.

Кварцвініл: лише моделі, які виробник покриття прямо дозволяє використовувати з теплою підлогою.

Детальна інструкція з фото: Монтаж інфрачервоної теплої підлоги. Стаття відкриється в новій вкладці, тому сторінка товару залишиться відкритою.

Інфрачервона плівка In-Therm — потрібної ширини та метражу.

Підкладка: для теплоізоляції та спрямування тепла вгору; під ламінат не використовують стандартну підкладку зі спіненого поліетилену.

Поліетиленова плівка: захисний гідроізоляційний шар поверх змонтованої ІЧ-плівки.

Терморегулятор із датчиком підлоги: для керування нагрівом і контролю температури.

Монтажний комплект: для кожної смуги потрібні контактні кліпси та бітумна ізоляція. Рекомендуємо монтажний комплект для ІК-плівки типу «Крокодил».

1. Підготуйте та вирівняйте основу. Чорнова підлога повинна бути чистою, сухою та рівною, без виступів і западин, які можуть пошкодити плівку. Пил і сміття потрібно повністю прибрати; значні нерівності попередньо вирівнюють.

2. Складіть схему укладання. Заздалегідь позначте стаціонарні меблі та вільні зони. Від стін і меблів до плівки залишають щонайменше 5 см. Плівку не укладають під шафами, холодильниками, диванами та іншими меблями без нормального відведення тепла. Під меблями на ніжках монтаж допускається лише за достатнього повітряного зазору — орієнтовно від 50 мм.

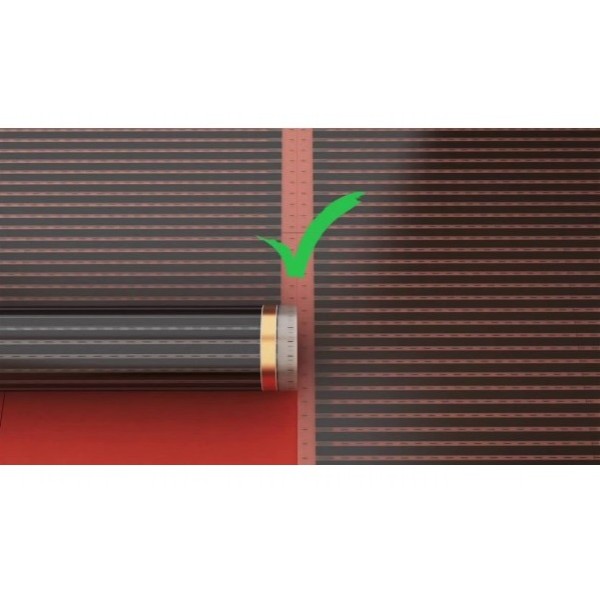

3. Розрахуйте смуги. Для T-305 плівку ріжуть тільки по штатних лініях з кроком 25 см. Смуги не повинні накладатися або перехрещуватися. Для одного приміщення бажано використовувати плівку однакової питомої потужності.

4. Визначте місце терморегулятора та датчика. Терморегулятор бажано розташувати подалі від локальних джерел тепла або холоду. Датчик підлоги заводять у гофру та розміщують безпосередньо під нагрівальною плівкою приблизно на 20–30 см від її краю; гофра повинна дозволяти замінити датчик у майбутньому.

5. Укладіть теплоізоляційну підкладку. Підкладку розстеляють на чистій основі по всій зоні монтажу, стики фіксують скотчем. Для системи під ламінат не застосовують стандартну підкладку зі спіненого поліетилену; підбирають матеріал, придатний для плівкової теплої підлоги.

6. Розкладіть інфрачервону плівку. Відрізані смуги укладають мідними струмопровідними шинами вниз та фіксують скотчем. Смуги розміщують встик, без перехлестів. Вільні кінці мідних шин на стороні, де підключення не виконується, обов’язково ізолюють бітумною стрічкою.

7. Підключіть смуги паралельно. Контактні кліпси встановлюють на мідні шини, з’єднують із живильними проводами та щільно обжимають. Усі місця підключення і відкриті кінці шин ретельно ізолюють бітумною ізоляцією. Для потовщень контактних груп у підкладці роблять невеликі поглиблення. Силовий кабель не повинен проходити під нагрівальною плівкою.

8. Укладіть захисну поліетиленову плівку. Після підключення поверх ІЧ-плівки укладають поліетилен середньої щільності з нахлестом приблизно 100 мм; стики та периметр фіксують скотчем.

9. Перевірте систему до фінішного покриття. Перевіряють правильність електричних з’єднань, опір системи та нагрів усіх смуг. Фінішне покриття укладають тільки після успішної перевірки.

10. Підключіть і налаштуйте терморегулятор. До відповідних клем підключають живлення, нагрівальну плівку та датчик підлоги. Після ввімкнення ще раз перевіряють нагрів усіх секцій. Для ламінату та паркетної дошки важливо дотримуватися температурного обмеження виробника покриття; орієнтир зі статті Квант Енерджі — не більше 27–28 °C для ламінату.

Не накладайте смуги одна на одну і не допускайте їх перехрещення.

Не ріжте плівку поза штатними лініями порізки.

Не пошкоджуйте та не проколюйте нагрівальні смуги, мідні шини та ізольовані контакти.

Не розміщуйте нагрів без потреби під стаціонарними меблями, що щільно перекривають відведення тепла.

Використовуйте терморегулятор і дотримуйтеся температурних обмежень виробника фінішного покриття.

Монтажний комплект: контактні кліпси та ізоляція для підключення смуг.

Провід: для паралельного підключення смуг відповідно до розрахункового навантаження.

Терморегулятор: механічний, програмований або Wi‑Fi — залежно від потрібного способу керування.

Датчик підлоги: використовується для температурного контролю системи; комплектація залежить від моделі терморегулятора.

Порада Квант Енерджі: для надійного підключення смуг інфрачервоної плівки рекомендуємо використовувати монтажний комплект для ІК-плівки типу «Крокодил». Перед замовленням визначте кількість смуг і точок підключення, щоб підібрати потрібну кількість монтажних комплектів.

Купити нагрівальну плівку In-Therm T-305 50 см 220 Вт/м² у Квант Енерджі

Мінімальна сума замовлення In-Therm — 1500 грн
