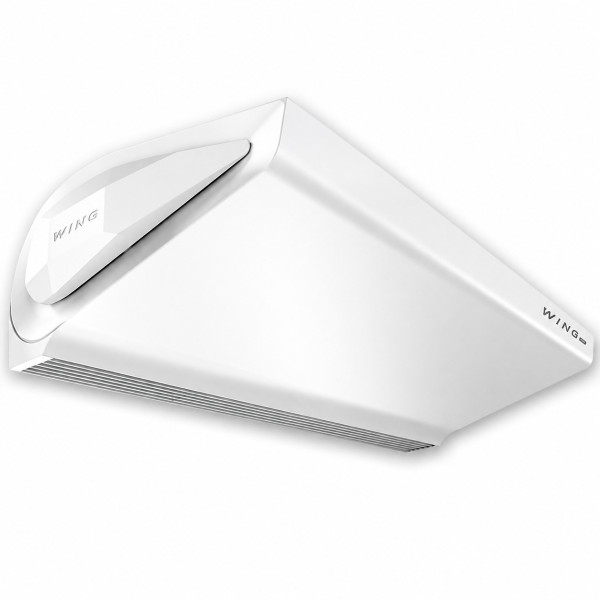

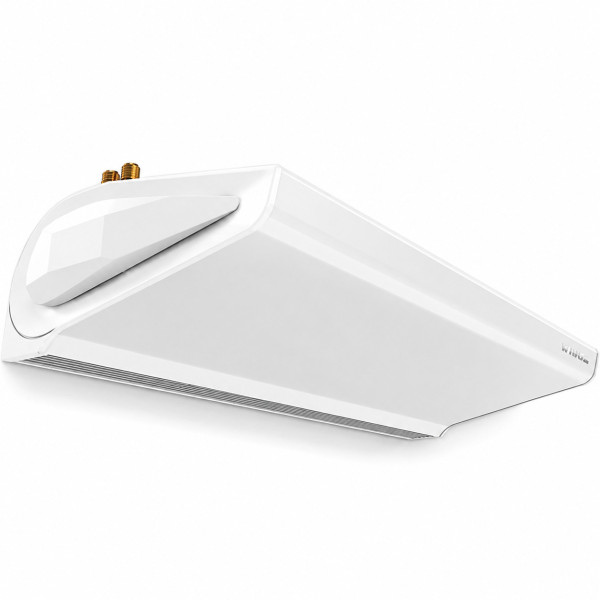

Теплова водяна завіса WING II W100 AC 4-17 кВт

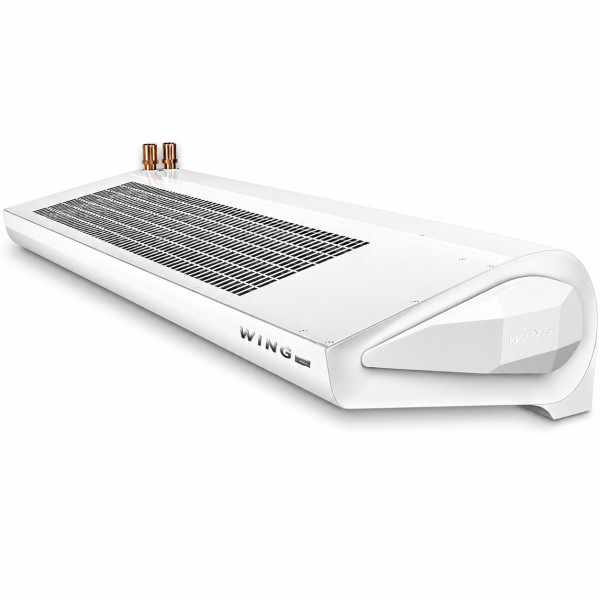

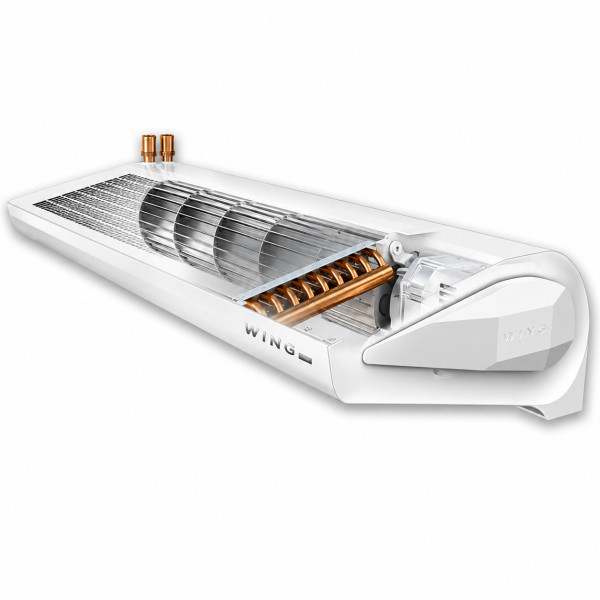

WING II W100 AC встановлюють над дверима або вертикально збоку від отвору. Діаметральний вентилятор забирає повітря з приміщення, пропускає його через водяний теплообмінник і подає з високою швидкістю вздовж площини входу. Так утворюється невидимий повітряний бар'єр, який відокремлює внутрішнє повітря від зовнішнього навіть під час відкривання дверей.
У пошуку модель також зустрічається як водяна теплова завіса WING W100, повітряна завіса WING II W100 AC з водяним нагрівачем, теплова завіса WING II 100 см, водяна завіса для входу, теплова завіса на двері WING або повітряно-теплова завіса водяна 17 кВт. Водяний теплообмінник отримує теплову енергію від системи опалення, а електроенергія потрібна переважно для роботи вентилятора та автоматики.
діапазон теплової потужності — 4-17 кВт;
тришвидкісний AC-двигун 230 В із вибором режиму роботи;
витрата повітря I / II / III — 880 / 1350 / 1850 м³/год;
горизонтальний або вертикальний монтаж; доступні виконання RAL 9016 та RAL 7016.
Потужність, повітряний потік і AC-двигун WING II W100
Теплова потужність: 4-17 кВт. Це робочий діапазон моделі, а не одне фіксоване значення: реальна теплова віддача залежить від температури подачі й повернення теплоносія, температури повітря на вході та обраної швидкості вентилятора.
I швидкість: витрата повітря 880 м³/год; звуковий тиск 52 дБ(А); рекомендована висота монтажу до 2,3 м.
II швидкість: витрата повітря 1350 м³/год; звуковий тиск 55 дБ(А); рекомендована висота монтажу до 2,9 м.
III швидкість: витрата повітря 1850 м³/год; звуковий тиск 57 дБ(А); рекомендована висота монтажу до 3,7 м.
Важливо для розрахунку: WING II W100 AC не варто підбирати лише за довжиною корпусу або максимальною потужністю 17 кВт. Потрібно врахувати ширину й висоту входу, частоту відкривання дверей, вітрове навантаження, протяги та перепад тиску в будівлі, температуру зовнішнього й внутрішнього повітря, а також реальний температурний графік системи опалення.
Основні характеристики WING II W100 AC 4-17 кВт
Бренд / виробник: WING / VTS.
Модель: WING II W100 AC.
Артикул сайту: 24234.
Артикул виробника, білий RAL 9016: 1-4-2801-0250.
Тип обладнання: повітряна завіса з водяним теплообмінником.
Тип двигуна: AC, 3 швидкості.
Діапазон теплової потужності: 4-17 кВт.
Витрата повітря I / II / III: 880 / 1350 / 1850 м³/год.
Висота монтажу I / II / III: 2,3 / 2,9 / 3,7 м.
Максимальна ширина входу для одного пристрою: 1 м.
Звуковий тиск I / II / III: 52 / 55 / 57 дБ(А).
Максимальна температура теплоносія: 95 °C.
Максимальний робочий тиск теплоносія: 1,6 МПа / 16 бар.
Об'єм води в теплообміннику: 1,6 дм³.
Діаметр приєднувальних патрубків: 3/4 дюйма, зовнішня різьба.
Електроживлення: 230 В / 1 фаза / 50 Гц.
Потужність AC-двигуна: 235 Вт.
Номінальний струм: 1,2 А.
Ступінь захисту / клас ізоляції: IP20 / F.
Вага AC-версії: 20,8 кг.
Монтаж: горизонтальний або вертикальний; можливе групове встановлення.
Підключення, автоматика та встановлення WING II W100 AC
Водяний теплообмінник підключають до подаючої та зворотної лінії через патрубки 3/4 дюйма із зовнішньою різьбою. У вузлі обв'язки доцільно передбачити запірну арматуру, фільтр грубої очистки, можливість відсікання приладу для сервісу, видалення повітря та злив теплоносія. Діаметр труб і пропускну здатність арматури визначають за гідравлічним розрахунком.
Версію AC підключають до мережі 230 В. Для керування трьома швидкостями вентилятора та водяним клапаном використовується сумісний настінний контролер WING/VOLCANO. Датчик відкривання дверей, сервопривід клапана та інші елементи автоматики підбираються відповідно до потрібного алгоритму роботи. Монтажні тримачі WING є окремим аксесуаром, якщо конкретна схема встановлення їх потребує.
Повітряну завісу потрібно підбирати за геометрією входу та умовами експлуатації, а не лише за потужністю 4-17 кВт у назві.
Фахівці Квант Енерджі допоможуть визначити потрібну довжину та кількість завіс, висоту і спосіб встановлення, робочу швидкість вентилятора, параметри теплоносія, гідравлічне підключення, спосіб керування та склад комплектуючих.
Терморегулятор для тепловентиляторів Volcano AC — сумісний настінний контролер для WING AC із перемиканням трьох швидкостей вентилятора та можливістю керування водяним клапаном.
Також підбираються запірні крани 3/4", фільтр грубої очистки, клапан із сервоприводом, трубопровід і фітинги. Конкретний склад обв'язки залежить від матеріалу труб, параметрів системи опалення та монтажних умов об'єкта.
Як підібрати теплову водяну завісу WING II W100 AC
виміряйте ширину входу — одна WING II W100 повинна перекривати отвір шириною не більше 1 м;
співвіднесіть висоту монтажу зі швидкістю вентилятора: орієнтовно 2,3 / 2,9 / 3,7 м для I / II / III режиму;
врахуйте вітер, протяги, перепад тиску, частоту відкривання дверей та інтенсивність потоку людей;
визначте фактичну температуру подачі та повернення теплоносія — від цього залежить реальна теплова потужність;
окремо погодьте контролер AC, дверний датчик, клапан, запірну арматуру, фільтр та монтажні матеріали.
Популярні питання
Для якого дверного отвору підходить WING II W100 AC?
Одна завіса W100 розрахована на отвір шириною до 1 м. Повітряний струмінь повинен перекривати всю ширину входу; для ширшого отвору потрібна довша модель або кілька завіс.
На якій висоті встановлюють WING II W100?
Для водяної WING II рекомендована висота залежить від швидкості вентилятора: приблизно до 2,3 м на I, 2,9 м на II та 3,7 м на III швидкості. Остаточний режим визначають з урахуванням реальних умов входу.
Чи можна встановити WING II W100 вертикально?
Так. Водяні завіси WING допускають горизонтальний та вертикальний монтаж, а також групове встановлення кількох пристроїв.
Чи входить автоматика до комплекту?
Контролер, дверний датчик, клапан із сервоприводом та інші елементи автоматики підбираються окремо відповідно до обраної схеми керування.
Чи може WING II W100 працювати без нагріву?
Так. Якщо подача гарячого теплоносія перекрита, вентилятор може формувати ненагрітий повітряний бар'єр. Такий режим потрібно передбачити у схемі автоматики.
Чим відрізняються біла та сіра WING II W100 AC?
Основна відмінність — колір корпусу та артикул: білий RAL 9016 — 1-4-2801-0250. Ключові робочі параметри W100 AC однакові.
Ціна теплової водяної завіси WING II W100 AC вказана за 1 шт. Контролер, монтажні тримачі, клапан із сервоприводом, запірна арматура та монтажні матеріали добираються окремо. Актуальну комплектацію конкретної поставки потрібно перевіряти перед оформленням замовлення.
Купити теплову водяну завісу WING II W100 AC можна через кошик або по телефону. Менеджер допоможе звірити ширину й висоту входу, параметри теплоносія, робочу швидкість, автоматику та комплектуючі для підключення.
Квант Енерджі здійснює доставку обладнання WING по Україні. Доставка: Київ Львів Харків Біла Церква Бровари Ірпінь. Спосіб перевезення узгоджується під час підтвердження замовлення.
