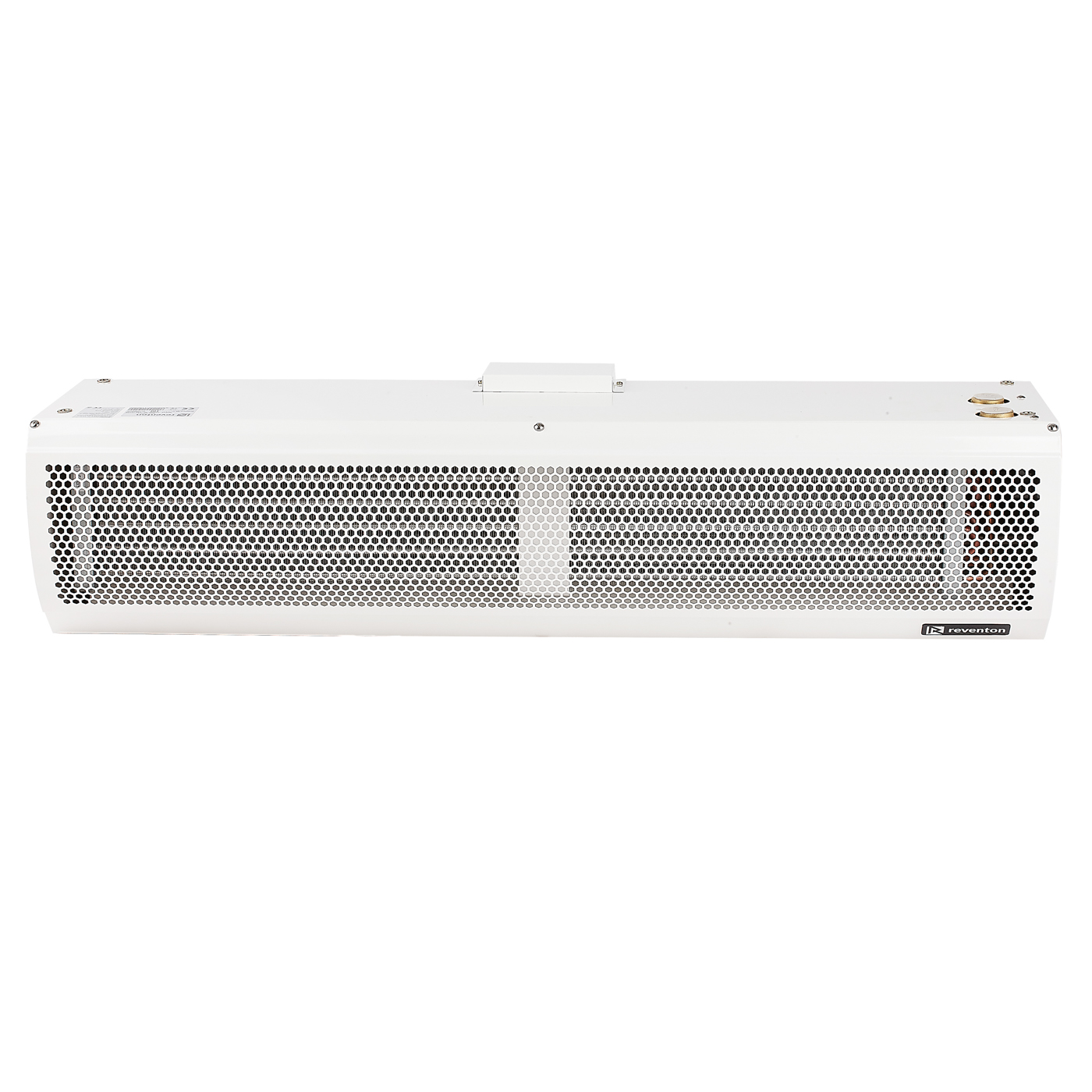

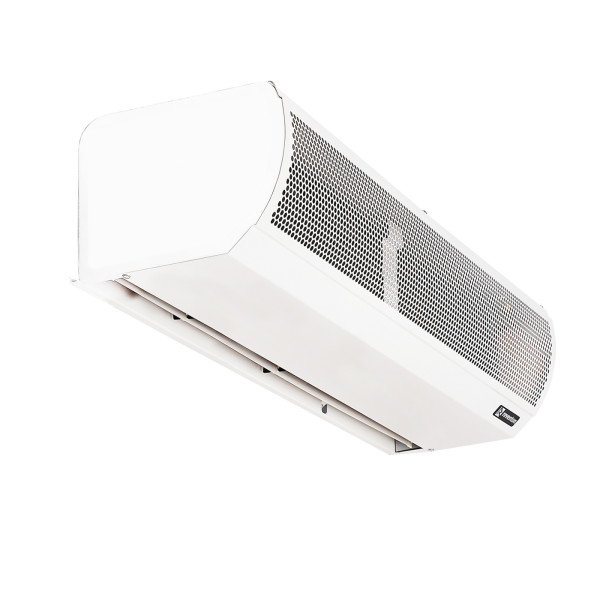

Повітряно-теплова завіса водяна Aeris 200WN-1P

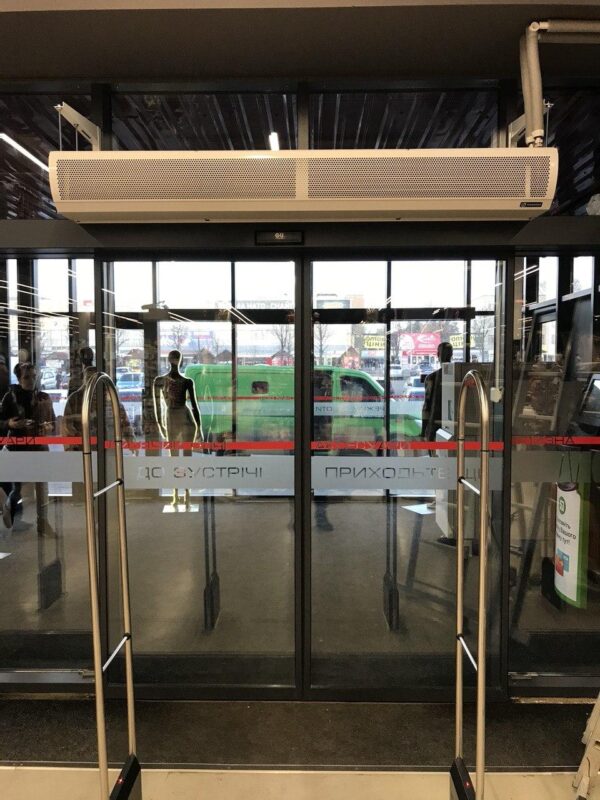

Aeris 200WN-1P монтується над зовнішнім входом або воротами та створює вертикальний спрямований потік повітря. Вбудований водяний теплообмінник підключається до системи опалення, а тришвидкісний AC-вентилятор забезпечує витрату повітря до 3250 м³/год. Модель орієнтована на ширші отвори, ніж AERIS 150WN-1P, тому добре підходить для складів, торгових входів, сервісних зон та інших об'єктів із прорізом близько 2 м.
У пошуку модель також зустрічається як теплова водяна завіса Aeris 200WN-1P, промислова теплова завіса водяна, теплова завіса для складу, теплова завіса для воріт, теплова завіса для широкого входу або водяна повітряна завіса. Її основне завдання — утримувати повітряний бар'єр у зоні відкритих дверей або воріт і тим самим зменшувати тепловтрати та протяги.
номінальна ширина — 2000 мм;
три швидкості вентилятора, максимальна витрата повітря — 3250 м³/год;
ефективна дальність повітряної завіси — до 3 м;
монтажна панель і дверний датчик входять у комплект.
Теплова потужність і повітряний потік Aeris 200WN-1P
Паспортні значення теплової потужності наведені для теплоносія 90/70 °C і температури повітря на вході 0 °C. За нижчого температурного графіка системи фактична теплова віддача буде меншою.
I швидкість: 31,4 кВт; 2550 м³/год; швидкість повітря 7 м/с; шум 56 дБ; потужність двигуна 280 Вт.
II швидкість: 34,0 кВт; 2850 м³/год; швидкість повітря 8 м/с; шум 59 дБ; потужність двигуна 300 Вт.
III швидкість: 37,1 кВт; 3250 м³/год; швидкість повітря 9 м/с; шум 61 дБ; потужність двигуна 320 Вт.
Важливо для широких входів і воріт: одна AERIS 200WN-1P повинна перекривати отвір по всій ширині, а висота монтажу не повинна перевищувати ефективну дальність потоку. Якщо ширина воріт більша за 2 м, потрібно встановити дві або більше завіс поруч і підібрати їх за загальною шириною отвору.
Основні характеристики Aeris 200WN-1P
Серія / виробник: AERIS / Reventon Group.
Модель: AERIS 200WN-1P.
Код виробника: AC200WN1P.
Артикул сайту: 570173.
Тип: водяна повітряно-теплова завіса.
Номінальна ширина: 2000 мм.
Теплова потужність I / II / III: 31,4 / 34,0 / 37,1 кВт*.
Витрата повітря I / II / III: 2550 / 2850 / 3250 м³/год.
Швидкість повітря I / II / III: 7 / 8 / 9 м/с.
Ефективна дальність: до 3 м.
Витрата теплоносія I / II / III: 1386 / 1498 / 1638 л/год*.
Максимальна температура теплоносія: 90 °C.
Максимальний робочий тиск: 1,6 МПа / 16 бар.
Діаметр підключення: 3/4 дюйма.
Електроживлення: 230 В / 50 Гц.
Номінальний струм I / II / III: 1,22 / 1,30 / 1,39 А.
Потужність двигуна I / II / III: 280 / 300 / 320 Вт.
Клас ізоляції / ступінь захисту: E / IP20.
Рівень шуму I / II / III: 56 / 59 / 61 дБ.
Габарити за карткою Kvantum: 227 × 2000 × 310 мм.
Вага нетто: 34 кг.
Комплектація: монтажна панель і дверний датчик входять у комплект.
* Для теплоносія 90/70 °C і температури повітря на вході 0 °C.
Монтаж, підключення та керування Aeris 200WN-1P
Aeris 200WN-1P можна встановлювати на стіні або стелі. Повітряний струмінь повинен перекривати весь отвір, тому перед монтажем потрібно точно виміряти ширину та висоту входу або воріт. Для отворів ширше 2 м допускається встановлення кількох завіс поруч.

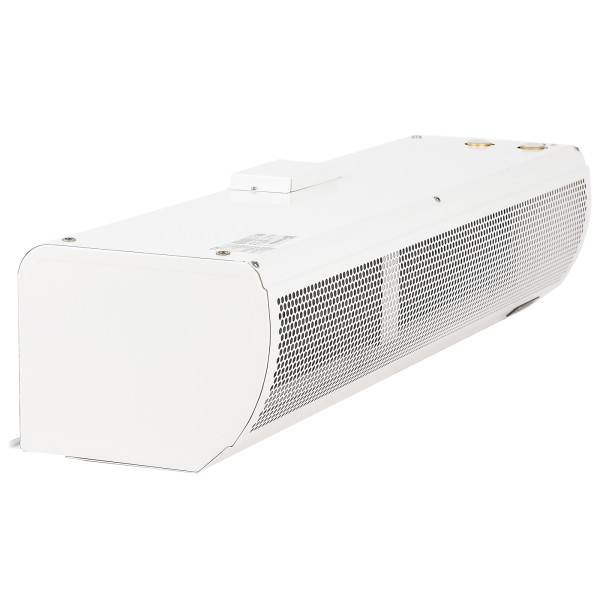

Водяний теплообмінник підключається до подаючої та зворотної лінії через патрубки 3/4". На подачі доцільно передбачити механічний фільтр, а на обох лініях — запірну арматуру для сервісного відключення. Гідравлічну схему, діаметр труб і пропускну здатність арматури потрібно узгоджувати з витратою теплоносія до 1638 л/год.
Тришвидкісний AC-вентилятор може працювати у безперервному, термостатичному режимі або за сигналом дверного датчика. Дверний датчик входить у комплект, а для зручного регулювання швидкості та температури можна додати сумісний триступінчастий регулятор.
Для складу або воріт важлива не лише теплова потужність, а насамперед повне перекриття отвору повітряним струменем.
Фахівці Квант Енерджі допоможуть звірити ширину й висоту отвору, температуру теплоносія, необхідну кількість завіс, гідравлічне підключення, автоматику та комплектуючі.
Регулятор швидкості Reventon НС3Ѕ 3-ступінчастий — для керування тришвидкісним вентилятором і підтримання температури за обраною схемою.
Монтажну панель і дверний датчик окремо купувати не потрібно — вони входять у комплект AERIS 200WN-1P.
Як підібрати водяну завісу Aeris 200WN-1P для широкого входу
виміряйте ширину отвору — одна AERIS 200WN-1P перекриває приблизно 2 м;
перевірте висоту монтажу: ефективна дальність серії WN-1P — до 3 м;
врахуйте реальний температурний графік опалення — 31,4-37,1 кВт наведено для 90/70 °C;
для воріт ширше 2 м використовуйте кілька завіс, підібраних під сумарну ширину;
погодьте автоматику, запірну арматуру, механічний фільтр і трубопровід для підключення теплообмінника.
Популярні питання
Для якого отвору підходить Aeris 200WN-1P?
Модель має номінальну ширину 2 м. Для ефективної роботи завіса повинна перекривати дверний або воротний отвір по всій ширині.
Чи підходить вона для складу або воріт?
Так, якщо геометрія отвору відповідає можливостям моделі: ширина близько 2 м і монтажна висота до 3 м. Для більших промислових воріт може знадобитися кілька завіс або інша серія.
Чи входить дверний датчик у комплект?
Так. Дверний датчик і монтажна панель входять у комплект AERIS 200WN-1P.
Яка максимальна витрата повітря?
На III швидкості витрата повітря становить до 3250 м³/год. Для I / II / III швидкості значення становлять 2550 / 2850 / 3250 м³/год.
Чи може Aeris 200WN-1P працювати без нагріву?
Так. Без подачі гарячого теплоносія вентилятор може створювати ненагрітий повітряний бар'єр, наприклад у теплий період року.
Чи можна встановити кілька завіс поруч?
Так. Для широких воріт або входів кілька завіс можна встановити в один ряд, щоб перекрити всю ширину отвору.
Чи можна використовувати завісу у вологому або запиленому середовищі?
Ступінь захисту IP20 розрахований на сухі закриті приміщення. Не слід встановлювати обладнання там, де можливий прямий контакт із водою, дуже висока вологість, сильна запиленість або корозійне середовище.
Ціна повітряно-теплової завіси Aeris 200WN-1P вказана за 1 шт. Монтажна панель і дверний датчик входять у комплект. Регулятор, запірна арматура, фільтр, трубопровід та інші елементи обв'язки підбираються окремо.
Купити повітряно-теплову завісу Aeris 200WN-1P можна через кошик або по телефону. Менеджер допоможе звірити ширину й висоту отвору, параметри системи опалення, кількість завіс, автоматику та комплектуючі.
Квант Енерджі здійснює доставку обладнання по Україні. Доставка: Одеса Харків Запоріжжя Чорноморськ Ізмаїл Кам’янське. Спосіб перевезення узгоджується під час підтвердження замовлення.
