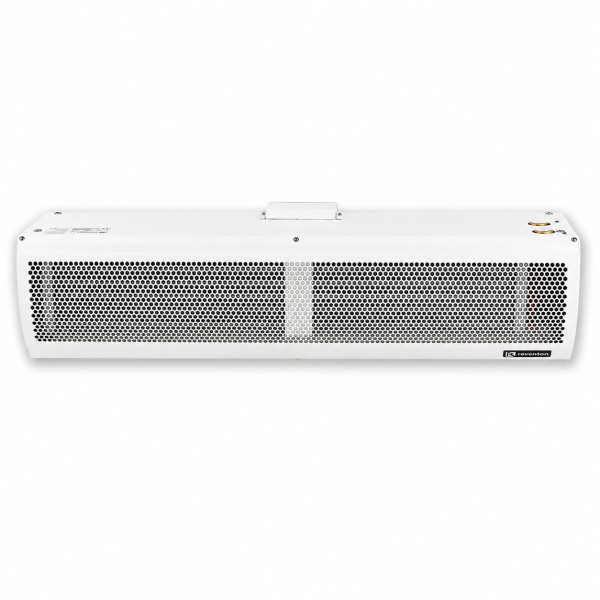

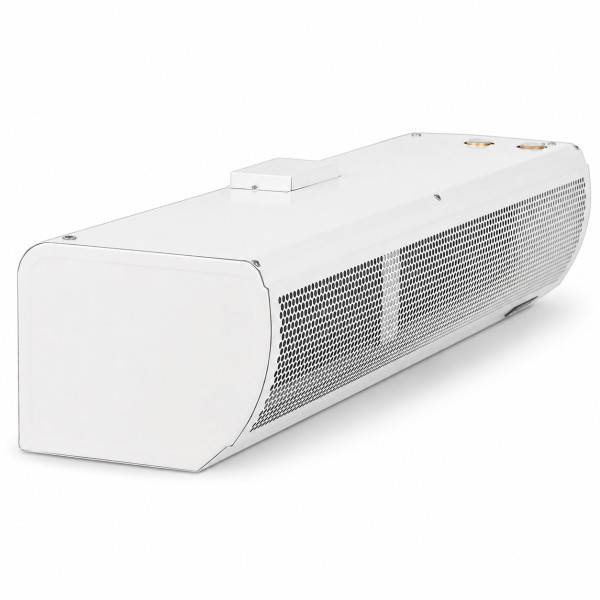

Теплова водяна завіса Aeris 150WN-1P
Aeris 150WN-1P встановлюється над входом і формує вертикальний повітряний потік, який відокремлює внутрішню зону від зовнішнього середовища. Вбудований водяний теплообмінник підключається до системи опалення, а тришвидкісний AC-вентилятор забезпечує витрату повітря до 2250 м³/год. Завіса особливо доречна для магазинів, офісів, готелів, торгових залів та інших комерційних приміщень зі стандартними дверними отворами.
У пошуку модель також зустрічається як водяна теплова завіса Aeris 150WN-1P, теплова завіса Aeris для входу, водяна завіса Аеріс, повітряно-теплова завіса водяна або теплова завіса з водяним теплообмінником. Основне завдання такого обладнання — не замінити систему опалення будівлі, а створити стабільний повітряний бар'єр у дверному отворі та зменшити небажаний повітрообмін із вулицею.
водяний теплообмінник із підключенням 3/4 дюйма;
три швидкості вентилятора, максимальна витрата повітря — 2250 м³/год;
ефективна дальність повітряної завіси — до 3 м;
монтажна панель і дверний датчик входять у комплект.
Теплова потужність і повітряний потік Aeris 150WN-1P
Паспортні значення теплової потужності наведені для теплоносія 90/70 °C та температури повітря на вході 0 °C. За нижчого температурного графіка системи фактична теплова віддача буде меншою.
I швидкість: 21,9 кВт; 1750 м³/год; швидкість повітря 7 м/с; шум 54 дБ; потужність двигуна 160 Вт.
II швидкість: 24,1 кВт; 2000 м³/год; швидкість повітря 8 м/с; шум 57 дБ; потужність двигуна 180 Вт.
III швидкість: 26,1 кВт; 2250 м³/год; швидкість повітря 9 м/с; шум 59 дБ; потужність двигуна 200 Вт.
Важливо для підбору: ширина завіси повинна бути не меншою за ширину дверного отвору, а монтажна висота — не перевищувати ефективну дальність струменя. Якщо отвір ширший за одну завісу, допускається встановлення двох або кількох агрегатів поруч із невеликим технологічним проміжком.
Основні характеристики Aeris 150WN-1P
Серія / виробник: AERIS / Reventon Group.
Модель: AERIS 150WN-1P.
Код виробника: AC150WN1P.
Артикул сайту: 570172.
Тип: водяна повітряно-теплова завіса.
Номінальна ширина: 1500 мм.
Теплова потужність I / II / III: 21,9 / 24,1 / 26,1 кВт*.
Витрата повітря I / II / III: 1750 / 2000 / 2250 м³/год.
Швидкість повітря I / II / III: 7 / 8 / 9 м/с.
Ефективна дальність: до 3 м.
Витрата теплоносія I / II / III: 968 / 1062 / 1150 л/год*.
Максимальна температура теплоносія: 90 °C.
Максимальний робочий тиск: 1,6 МПа / 16 бар.
Діаметр підключення: 3/4 дюйма.
Електроживлення: 230 В / 50 Гц.
Номінальний струм I / II / III: 0,70 / 0,78 / 0,87 А.
Потужність двигуна I / II / III: 160 / 180 / 200 Вт.
Клас ізоляції / ступінь захисту: E / IP20.
Рівень шуму I / II / III: 54 / 57 / 59 дБ.
Габарити за карткою Kvantum: 227 × 1500 × 310 мм.
Вага нетто: 28 кг.
Комплектація: монтажна панель і дверний датчик входять у комплект.
* Для теплоносія 90/70 °C та температури повітря на вході 0 °C.
Монтаж, підключення та керування Aeris 150WN-1P
Aeris 150WN-1P можна встановлювати на стіні або стелі. Під час монтажу важливо забезпечити, щоб повітряний струмінь перекривав всю ширину входу. Якщо дверний отвір ширший за завісу, виробник рекомендує встановлювати кілька агрегатів поруч; між сусідніми пристроями допускається технологічний проміжок приблизно 10-40 мм.
Водяний теплообмінник підключається до подаючої та зворотної лінії системи опалення через патрубки 3/4". На подачі доцільно передбачити механічний фільтр, а на подаючій і зворотній лініях — запірну арматуру для сервісного відключення завіси. Гідравлічну схему, діаметр труб і пропускну здатність арматури потрібно узгоджувати з фактичною витратою теплоносія.
Тришвидкісний вентилятор можна керувати сумісним регулятором, а дверний датчик, що входить у комплект, дозволяє організувати автоматичний запуск за відкриванням дверей. Для розширеного алгоритму керування може застосовуватись автоматика з термостатичним режимом та керуванням клапаном.
Для теплової завіси критично важлива геометрія входу: недостатня ширина або надмірна висота монтажу знижує ефективність повітряного бар'єра.
Фахівці Квант Енерджі допоможуть звірити ширину та висоту отвору, умови експлуатації, температуру теплоносія, необхідну кількість завіс, гідравлічне підключення та схему керування.
Регулятор швидкості Reventon НС3Ѕ 3-ступінчастий — для керування тришвидкісним вентилятором та підтримання температури за обраною схемою автоматики.
Дверний датчик і монтажну панель окремо купувати не потрібно — вони вже входять у комплект AERIS 150WN-1P.
Як підібрати теплову водяну завісу Aeris 150WN-1P
виміряйте фактичну ширину дверного отвору — завіса повинна перекривати його по всій ширині;
перевірте висоту монтажу: для AERIS WN-1P ефективна дальність становить до 3 м;
визначте реальний температурний графік системи опалення — теплова потужність 21,9-26,1 кВт наведена для 90/70 °C;
для отвору ширше 1,5 м передбачте дві або більше завіси, підібрані під загальну ширину входу;
погодьте схему автоматики, запірну арматуру, фільтр і трубопровід для підключення водяного теплообмінника.
Популярні питання
Для якого дверного отвору підходить Aeris 150WN-1P?
Модель має номінальну ширину близько 1,5 м. Для ефективної роботи ширина завіси повинна бути не меншою за ширину дверного отвору.
На якій висоті можна встановити завісу?
Ефективна дальність AERIS WN-1P становить до 3 м. Якщо висота отвору більша, потрібно розглядати обладнання з більшою дальністю повітряного струменя.
Чи входить дверний датчик у комплект?
Так. Механічний дверний датчик і монтажна панель входять у комплект AERIS 150WN-1P.
Чи може Aeris 150WN-1P працювати без нагріву?
Так. Якщо подачу гарячого теплоносія вимкнути, вентилятор може використовуватися для створення ненагрітого повітряного бар'єра, наприклад у теплий період року.
Чи можна встановити дві завіси поруч?
Так. Для широкого входу допускається встановлення кількох завіс у ряд. Виробник рекомендує залишати між сусідніми агрегатами технологічний проміжок приблизно 10-40 мм.
Чи можна встановлювати AERIS у вологому або дуже запиленому приміщенні?
Ні. Ступінь захисту IP20 розрахований на сухі закриті приміщення. Завісу не слід встановлювати там, де можливий прямий контакт із водою, підвищена вологість, сильна запиленість або корозійне середовище.
Ціна теплової водяної завіси Aeris 150WN-1P вказана за 1 шт. Монтажна панель і дверний датчик входять у комплект. Регулятор, запірна арматура, фільтр, трубопровід та інші елементи обв'язки підбираються окремо.
