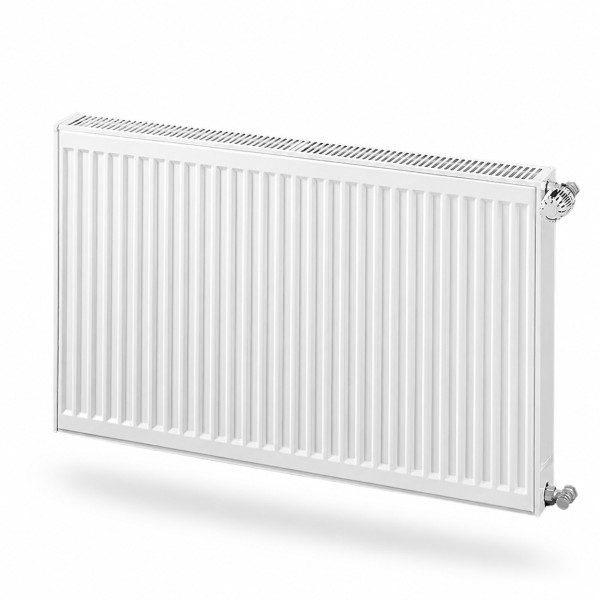

Purmo тип 22 500x900 — радіатор Ventil Compact з нижнім підключенням

Purmo тип 22 500x900 нижнє підключення — сталевий панельний радіатор серії Purmo Ventil Compact для водяної системи опалення. Модель має висоту 500 мм, довжину 900 мм, глибину 102 мм, нижнє підключення та вбудовану клапанну вставку Oventrop із попереднім регулюванням.

Паспортна теплова потужність становить 1323 Вт при режимі 75/65/20 °C і 1685 Вт при 90/70/20 °C. Потужність потрібно оцінювати разом із температурним режимом системи.

Purmo тип 22 500x900 нижнє підключення

Purmo тип 22 500x900 нижнє підключення — панельний радіатор серії Purmo Ventil Compact із нижнім підведенням теплоносія та вбудованою клапанною вставкою. Формат 500x900 означає висоту 500 мм і довжину 900 мм. Конструкція типу 22 має дві нагрівальні панелі та два конвекційні елементи. Паспортна теплова потужність при 75/65/20 °C становить 1323 Вт.

У пошуку модель також зустрічається як Purmo Ventil Compact 22 500x900, радіатор Purmo 500x900, сталевий радіатор 500x900 тип 22, Purmo CV22 500x900 або радіатор з нижнім підводом 500x900. Корпус виготовлений із низьковуглецевої холоднокатаної сталі, оснащений профільованими панелями, боковими накладками та верхньою решіткою. Стандартний колір — білий RAL 9016.

Що означають Ventil Compact, CV22 і нижнє підключення

Purmo Ventil Compact — серія профільованих сталевих панельних радіаторів із вбудованою клапанною вставкою та нижніми приєднаннями. Радіатор має два нижні та чотири бокові патрубки з внутрішньою різьбою G 1/2". На відміну від Purmo Compact, для цієї картки правильне позначення серії — Ventil Compact / CV, а основним способом підведення води є нижнє підключення.

Позначення CV22 означає серію Ventil Compact і конструктивний тип 22: дві нагрівальні панелі та два конвекційні елементи. Для CV22 радіатор можна орієнтувати так, щоб нижній вузол був праворуч або ліворуч. При цьому подаюча труба повинна підключатися до нижнього патрубка, вісь якого розташована далі від зовнішнього краю радіатора, а зворотна — до ближнього патрубка.

Важливо для заміни або нового монтажу: 500 мм — це висота виробу, а не міжосьова відстань. Відстань між осями нижньої пари приєднань становить 50 мм. Перед замовленням потрібно звірити розташування труб, напрямок подачі та зворотної лінії. При переплутаному підключенні теплова потужність може знизитися більш ніж на 30%.

Теплова потужність Purmo Ventil Compact 500x900

Для Purmo CV22 500x900 не можна вказувати одну цифру потужності без температурного режиму. Тепловіддача залежить від температури подачі, зворотної лінії та повітря у приміщенні.

Температурний режим 75/65/20 °C: теплова потужність 1323 Вт.

Температурний режим 90/70/20 °C: теплова потужність 1685 Вт.

У записі 75/65/20 °C перше число означає температуру подачі теплоносія, друге — температуру зворотної води, третє — розрахункову температуру повітря в приміщенні. Якщо система працює на нижчих температурах, фактична теплова потужність буде меншою, тому підбір потрібно виконувати під реальний температурний графік.

Основні характеристики Purmo Ventil Compact CV22 500x900

Виробник: PURMO

Серія: Purmo Ventil Compact

Модельне позначення: CV22 500x900

Тип радіатора: 22

Матеріал: низьковуглецева холоднокатана сталь

Колір: білий RAL 9016

Висота: 500 мм

Довжина: 900 мм

Глибина: 102 мм

Підведення води: нижнє

Розташування нижнього підключення: праворуч або ліворуч

Приєднання: 2 нижні + 4 бокові G 1/2"

Відстань між осями нижньої пари: 50 мм

Вбудована клапанна вставка: Oventrop з попереднім регулюванням

Теплова потужність 75/65/20 °C: 1323 Вт

Орієнтовна площа обігріву: 13,23 м²

Теплова потужність 90/70/20 °C: 1685 Вт

Максимальний робочий тиск: 10 бар

Максимальна температура теплоносія: 110 °C

Стандартний комплект: кронштейни, заглушка, повітровідвідник; клапанна вставка вбудована

Гарантія виробника: 10 років

Країна реєстрації бренду: Фінляндія

Країна виробництва: Польща

Гарантія та відповідність: виробник надає гарантію 10 років з дня покупки, але не більше 11 років від дати виробництва, за умови дотримання правил монтажу й експлуатації у водяній системі опалення. У наданому сертифікаті відповідності UA.024.C.0258-23 продукція PURMO зазначена як така, що відповідає ДСТУ EN 442-1:2019 та ДСТУ Б В.2.5-3-95. Термін дії саме наданого сертифіката: 03.08.2023–02.08.2025.

Комплектація, нижнє підключення та монтаж радіатора

Purmo Ventil Compact 500x900 з нижнім підключенням має інтегровану клапанну вставку та два нижні патрубки G 1/2" з міжосьовою відстанню 50 мм. У типі CV22 радіатор допускає орієнтацію нижнього вузла праворуч або ліворуч, але напрямок подачі та зворотної лінії необхідно зберегти правильним.

У стандартній комплектації передбачені кронштейни для настінного монтажу, заглушка та повітровідвідник. Термостатична головка та нижня запірно-регулювальна арматура не підтверджені як частина комплекту і підбираються окремо за сумісністю.

1. До монтажу перевірте, що типорозмір 500x900 мм фізично поміщається у запланованому місці та залишає потрібні зазори до підлоги, підвіконня й меблів.
2. Звірте схему підведення труб: Ventil Compact — це серія з нижнім підключенням; її не слід плутати з Compact / C із боковим підведенням.
3. Відстань між осями нижньої пари становить 50 мм. Подачу підключають до патрубка, розташованого далі від зовнішнього краю радіатора, зворотну лінію — до ближнього.
4. Для CV22 допустима орієнтація нижнього вузла праворуч або ліворуч після перевертання радіатора, але подачу та зворотну лінію міняти місцями не можна.
5. Підберіть сумісну термоголовку до вбудованої клапанної вставки та нижній вузол під конкретний тип труб і спосіб монтажу.
6. Після монтажу систему заповнюють теплоносієм поступово та видаляють повітря через повітровідвідник.
7. Робочі параметри системи не повинні перевищувати 10 бар і 110 °C.
8. Не закривайте радіатор щільними декоративними екранами або меблями без необхідного повітрообміну — це може зменшити фактичну тепловіддачу.

Як правильно підібрати радіатор Purmo Ventil Compact 500x900

За погодженим правилом розрахунку 1323 Вт при 75/65/20 °C відповідає орієнтовній площі обігріву 13,23 м² при базовій потребі 100 Вт/м². Для точного підбору потрібно враховувати фактичні тепловтрати приміщення та робочий температурний режим системи.

На вибір впливають площа й висота кімнати, утеплення, розмір і тип вікон, кількість зовнішніх стін, поверх, регіон, температура теплоносія та бажана температура в приміщенні. Окремо потрібно перевірити, чи відповідає розводка труб нижньому підключенню з відстанню 50 мм між осями приєднань.

Популярні питання про Purmo Ventil Compact 500x900 тип 22

Що означає розмір 500x900 мм?

500 мм — висота радіатора, 900 мм — його довжина. Порядок розмірів у цій картці завжди «висота x довжина».

Що означає тип 22?

Тип 22 має дві сталеві нагрівальні панелі та два конвекційні елементи. Глибина цієї моделі становить 102 мм.

Чим Ventil Compact відрізняється від Compact?

Ventil Compact / CV має нижні приєднання та вбудовану клапанну вставку. Compact / C — окрема серія з боковим підведенням води без такого нижнього клапанного вузла.

Де розташоване нижнє підключення у CV22?

Для типу CV22 нижній вузол може бути праворуч або ліворуч після правильної орієнтації радіатора. У фільтрі для цієї моделі потрібно зазначати обидва значення: Праворуч + Ліворуч.

Яка відстань між нижніми приєднаннями?

Відстань між осями нижньої пари становить 50 мм. Подача повинна підключатися до патрубка, розташованого далі від зовнішнього краю, а зворотна лінія — до ближнього.

Яка теплова потужність Purmo CV22 500x900?

1323 Вт при режимі 75/65/20 °C і 1685 Вт при 90/70/20 °C. При іншому температурному графіку значення буде іншим.

На яку площу розрахований цей радіатор?

За погодженим базовим розрахунком 100 Вт/м² потужність 1323 Вт відповідає орієнтовній площі 13,23 м². Фактична потреба в теплі залежить від утеплення, вікон, зовнішніх стін і температурного режиму.

Чи входить термоголовка у комплект?

У підтвердженій комплектації термоголовка не зазначена. Ventil Compact має вбудовану клапанну вставку, а термоголовку потрібно підбирати окремо після перевірки сумісності з фактичною вставкою конкретної поставки.

Чи підходить радіатор для квартири?

Сталеві панельні радіатори Purmo Ventil Compact не слід встановлювати у старих багатоквартирних будинках із централізованою системою опалення. Гідроудари, нестабільний тиск і якість теплоносія можуть спричинити протікання та передчасний вихід радіатора з ладу. Такі радіатори підходять для квартир з автономною або індивідуальною закритою системою опалення, зокрема в новобудовах, де параметри системи контрольовані.

Ціна сталевого радіатора Purmo Ventil Compact 500x900 мм вказана за 1 шт. Актуальну вартість і наявність потрібно перевіряти на сторінці товару перед оформленням замовлення.

Купити Purmo Ventil Compact тип 22 500x900 можна через кошик або по телефону. Перед замовленням менеджер допоможе звірити нижнє підключення, потужність, розміри та сумісну арматуру для монтажу.

Квант Енерджі здійснює доставку сталевих панельних радіаторів PURMO по Україні. Спосіб перевезення великогабаритного товару узгоджується під час підтвердження замовлення.
