Нагрівальний кабель в трубу ESF16 1 метр

Нагрівальний кабель в трубу ESF16 - 1 м — готовий комплект на базі саморегулюючого кабелю E&S ESF16 у фторполімерній оболонці FEP для захисту короткої ділянки водопровідної труби від замерзання шляхом монтажу безпосередньо всередину труби.

Комплект уже має кабель живлення із заземленням 3 м, електровилку та пересувний герметичний фітинг 3/4" — не потрібно самостійно муфтувати кабель, встановлювати вилку або підбирати герметичний ввід.

Готовий комплект ESF16 для монтажу всередину труби 1 метр

ESF-1 — це готовий комплект саморегулюючого нагрівального кабелю з гріючою частиною довжиною 1 м. Кабель вводиться безпосередньо у водопровідну трубу через герметичний фітинг 3/4" і прогріває проблемну ділянку зсередини — саме там, де вода може почати замерзати.

Комплект довжиною 1 метр обирають для короткої локальної ділянки біля вводу води, крана, фільтра, насоса, запірної арматури або місця проходу труби через холодну стіну. Це особливо важливо, коли до труби немає нормального доступу зовні, її неможливо якісно обмотати кабелем або проблемна зона вже хоча б один раз перемерзала.

Для чого використовується комплект ESF-1

Нагрівальний кабель ESF-1 використовують для внутрішнього обігріву короткої ділянки водопроводу, де вода може замерзнути через сильний мороз, недостатнє заглиблення труби або проходження через неопалювану зону. Кабель передає тепло безпосередньо всередині труби та допомагає не допустити утворення крижаної пробки в найбільш уразливому місці.

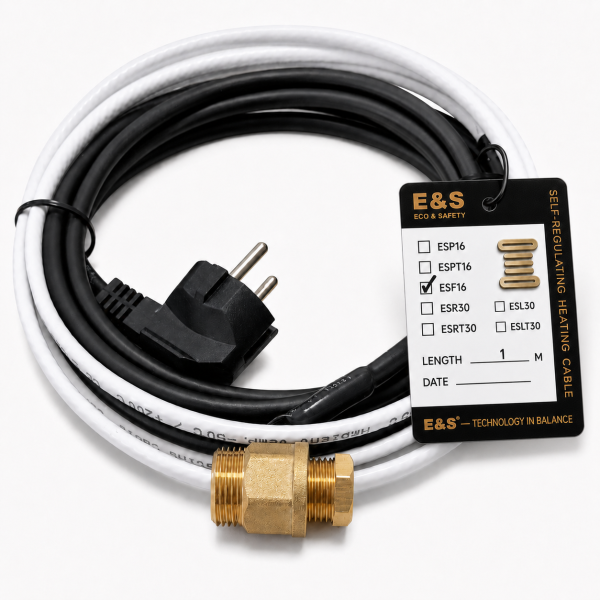

Що входить у готовий комплект ESF-1

1. Саморегулюючий нагрівальний кабель E&S ESF16 — 1 м

Гріюча частина у фторполімерній оболонці FEP вводиться всередину труби та змінює тепловіддачу залежно від температури навколо кабелю.

2. Кабель живлення із заземленням — 3 м

Силова частина не гріє, залишається зовні труби та служить для підключення комплекту до електромережі.

3. Електровилка із заземленням

Дозволяє підключити комплект до розетки без самостійного встановлення вилки.

4. Заводське з’єднання та герметична кінцева ізоляція

Місце з’єднання гріючої та силової частини, а також кінець кабелю вже підготовлені та герметично ізольовані.

5. Пересувний герметичний фітинг 3/4"

Забезпечує введення гріючої частини всередину труби через різьбове приєднання, герметизацію місця монтажу та регулювання довжини кабелю, яка залишається всередині трубопроводу.

Як працює нагрівальний кабель ESF16 всередині труби

Гріюча частина ESF16 знаходиться безпосередньо всередині труби, тому тепло передається до води та стінок трубопроводу саме в зоні можливого замерзання. Це дозволяє захистити коротку проблемну ділянку навіть тоді, коли зовнішня поверхня труби закрита, проходить у стіні або недоступна для нормального монтажу кабелю під утеплювач.

Саморегулююча матриця автоматично змінює тепловіддачу: у холоднішій зоні кабель гріє інтенсивніше, а при підвищенні температури зменшує нагрів і споживання електроенергії. Завдяки цьому різні ділянки одного кабелю можуть працювати з різною тепловіддачею.

Фторполімерна оболонка FEP, яку часто називають тефлоновою, захищає гріючу частину під час контакту з водою та забезпечує можливість внутрішнього монтажу. У трубу вводиться тільки гріюча частина; заводське з’єднання, силовий кабель і електровилка повинні залишатися зовні.

Переваги кабелю ESF16 для внутрішнього обігріву труби

Захист безпосередньо в зоні замерзання.

Кабель знаходиться всередині трубопроводу та передає тепло там, де утворення льоду може перекрити рух води.

Фторполімерна оболонка FEP.

Зовнішня оболонка гріючої частини розрахована на внутрішній монтаж у водопровідній трубі та захищає кабель під час контакту з водою.

Саморегуляція тепловіддачі.

Кабель автоматично змінює інтенсивність нагріву залежно від температури навколо кожної окремої ділянки.

Потужність 16 Вт/м.

Комплект ESF-1 має гріючу частину 1 м і загальну номінальну потужність 16 Вт.

Готовий комплект з вилкою та фітингом.

Не потрібно окремо муфтувати кабель, встановлювати вилку або шукати герметичний ввід — основні елементи вже входять у комплект.

Основні характеристики комплекту ESF-1

Тип кабелю: саморегулюючий, двожильний, екранований

Модель комплекту: ESF-1

Базовий кабель: E&S ESF16

Призначення: внутрішній обігрів водопровідної труби

Довжина гріючої частини: 1 м

Кабель живлення із заземленням: 3 м

Потужність кабелю: 16 Вт/м

Загальна потужність комплекту: 16 Вт

Зовнішня оболонка гріючої частини: фторполімер FEP

Фітинг у комплекті: пересувний герметичний з різьбою 3/4"

Перехідник на 1": додатково

Підключення: електровилка із заземленням

Монтаж: всередину труби; силова частина та електровилка залишаються зовні

Рекомендації з монтажу кабелю ESF16 всередину труби

1. Перекрийте подачу води, скиньте тиск у системі та підготуйте різьбовий ввід 3/4" у напрямку ділянки, яку потрібно захистити.
2. Перед введенням перевірте гріючу частину кабелю: оболонка FEP не повинна мати порізів, заломів або інших пошкоджень.
3. Обережно введіть у трубу тільки гріючу частину кабелю довжиною 1 м, не проштовхуючи її із надмірним зусиллям і не допускаючи різких перегинів.
4. Встановіть і герметично затягніть фітинг 3/4" відповідно до конструкції вузла. Заводське з’єднання гріючого та силового кабелю має залишатися зовні труби.
5. Відновіть подачу води, перевірте місце встановлення фітинга та переконайтеся у відсутності протікання.
6. За можливості утепліть доступні зовнішні ділянки труби — це зменшить тепловтрати та витрати електроенергії.
7. Підключайте комплект до справної розетки із заземленням та бажано через ПЗВ 30 мА.

Коли варто обрати комплект з кабелем довжиною 1 м

Комплект ESF-1 варто обирати, коли потрібно захистити від замерзання коротку локальну ділянку труби довжиною до 1 метра: ввід води, відрізок біля крана, фільтра, насоса, лічильника, запірного вузла або місце проходу через холодну стіну. Довжину гріючої частини підбирають не меншою за потрібну: невеликий залишок завдяки пересувному фітингу можна залишити зовні труби, але всередині трубопроводу кабель не укладають спіраллю.

Додаткова комплектація для монтажу

Стандартний комплект ESF-1 постачається з пересувним герметичним фітингом 3/4". Якщо у вашій системі передбачене різьбове приєднання 1", комплект можна додатково укомплектувати відповідним перехідником на 1". Необхідність перехідника краще визначити до відправлення за фото або розмірами монтажного вузла.

Популярні питання

Чи підійде ESF-1, якщо потрібна ділянка трохи коротша або довша за 1 метр?

Якщо ділянка трохи коротша за 1 метр, зайву гріючу частину можна залишити зовні труби, у приміщенні: пересувний фітинг дозволяє відрегулювати довжину кабелю всередині трубопроводу. Якщо ділянка довша за 1 метр, оберіть наступний комплект відповідної довжини — лінійка ESF має крок 1 метр.

Чи можна різати готовий комплект?

Ні. Комплект має заводське з’єднання, герметичну кінцеву ізоляцію, кабель живлення, вилку та фітинг. Після самостійного відрізання будуть порушені герметичність і безпека експлуатації готового виробу.

Чи входить фітинг у комплект?

Так. У стандартну комплектацію входить пересувний герметичний фітинг з різьбою 3/4". Перехідник на 1" можна замовити додатково.

Чим ESF16 відрізняється від ESP16?

ESF16 має фторполімерну оболонку FEP і використовується для монтажу всередину водопровідної труби через герметичний фітинг. Для зовнішнього монтажу на трубу під теплоізоляцію краще використовувати комплект ESP16 або комплект гріючого кабелю з вбудованим терморегулятором ESPT16.

Чи можна встановити кабель, якщо труба недоступна зовні?

Саме для таких ситуацій і обирають внутрішній монтаж. Кабель вводиться через підготовлений різьбовий вузол і проходить усередині труби до проблемної ділянки, яку неможливо нормально прогріти зовні.

Чи потрібен окремий терморегулятор?

Саморегулюючий кабель сам змінює тепловіддачу, але не замінює терморегулятор і не відключає живлення повністю. Для автоматичного сезонного керування та додаткової економії електроенергії можна використовувати зовнішній терморегулятор.

Чи потрібне заземлення?

Так. Комплект має електровилку із заземленням, але розетка або лінія живлення також повинні мати справне заземлення. Додатково рекомендується використання ПЗВ 30 мА.

Яка довжина кабелю живлення до розетки?

Кабель живлення із заземленням має довжину 3 м. Це потрібно врахувати під час монтажу, щоб електровилка дотягнулася до розетки або точки підключення без натягу.

Як виміряти та підібрати потрібну довжину кабелю?

Виміряйте відстань від місця введення кабелю через фітинг до кінця ділянки труби, яку потрібно захистити від замерзання. Отримане значення округліть у більший бік до цілого метра. Лінійка ESF включає готові комплекти довжиною від 1 до 20 метрів із кроком 1 метр.

Більше інформації про обігрів труб саморегулюючим кабелем можна отримати з нашої статті:

Обігрів труб саморегулюючим кабелем: надійний захист від замерзання

Про різницю оболонок нагрівальних кабелів читайте в окремому матеріалі:

Порівняння оболонок нагрівальних кабелів — яка для чого?

Ціна вказана за 1 готовий до використання комплект: саморегулюючий нагрівальний кабель E&S ESF16 з гріючою частиною довжиною 1 м, кабель живлення із заземленням 3 м, електровилка із заземленням, заводське з’єднання, герметична кінцева ізоляція та фітинг 3/4".

Купити нагрівальний кабель в трубу ESF16 - 1 м можна через кошик або по телефону з безкоштовною консультацією щодо підбору точної довжини, монтажу через фітинг і підключення комплекту.

Квант Енерджі здійснює оперативну доставку готових комплектів E&S для внутрішнього обігріву труб і захисту водопроводу від замерзання до будь-якого міста України у відділення Нової пошти.
