Подовжений кронштейн для секційного радіатора 230 мм

Кронштейн для радіатора з дюбелем 230 мм — подовжене настінне кріплення для встановлення алюмінієвих, біметалевих та інших сумісних секційних радіаторів.

Такий кронштейн зазвичай використовують для монтажу батареї у глибокій ніші або під широким підвіконням, коли радіатор потрібно віднести далі від стіни.

Подовжена металева частина довжиною 230 мм дає більший діапазон встановлення радіатора порівняно зі стандартним кронштейном 170 мм. Це дозволяє підібрати положення батареї з урахуванням глибини ніші, товщини оздоблення стіни та виступу підвіконня.

У комплект входить пластиковий дюбель довжиною 75 мм і діаметром 9 мм. Дюбель має такі самі розміри, як у кронштейна 170 мм — відрізняється лише довжина металевого кронштейна.

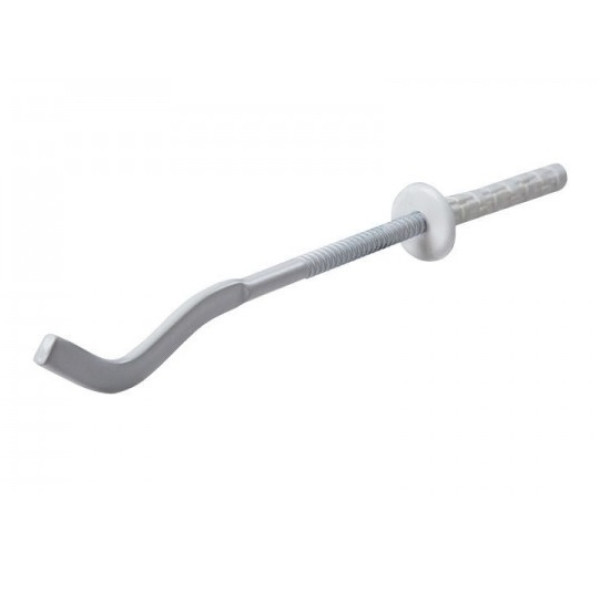

Довгий настінний кронштейн для батареї з дюбелем 230 мм

Кронштейн штирьового типу вкручується у пластиковий дюбель, встановлений у стіну. Глибину вкручування металевого штиря можна регулювати, змінюючи відстань між радіатором і стіною в межах, допустимих для надійного кріплення.

Гак кронштейна підтримує радіатор між секціями. Положення кріплень підбирають так, щоб навантаження від заповненої теплоносієм батареї рівномірно розподілялося між усіма точками опори.

Коли потрібен кронштейн для радіатора довжиною 230 мм

Монтаж радіатора під широким підвіконням

Під час роботи радіатор нагріває не лише навколишні поверхні, а й повітря. Холодне повітря надходить до батареї знизу, проходить уздовж нагрітих секцій та підіймається вгору. Для нормальної конвекції важливо, щоб рух теплого повітря не перекривався підвіконням.

Якщо широке підвіконня значно нависає над радіатором, батарею доцільно змістити вперед, залишивши необхідні проміжки для проходження повітря. Правильне положення радіатора сприяє кращій конвекції, рівномірнішому прогріванню приміщення та ефективнішій тепловіддачі.

Для яких радіаторів підходить кронштейн

Кронштейн призначений для настінного монтажу секційних радіаторів із відповідною формою міжсекційного з’єднання:

Що входить до комплекту

1. Металевий кронштейн довжиною 230 мм — 1 шт

Подовжений сталевий штир із гаком для утримання секційного радіатора.

2. Пластиковий дюбель 75×9 мм — 1 шт

Довжина дюбеля — 75 мм, діаметр — 9 мм.

Основні характеристики кронштейна

Тип кріплення: настінний кронштейн штирьового типу

Довжина металевого кронштейна: 230 мм

Матеріал кронштейна: сталь

Колір: білий

Довжина пластикового дюбеля: 75 мм

Діаметр дюбеля: 9 мм

Призначення: настінний монтаж секційних радіаторів

Комплектація: 1 металевий кронштейн та 1 пластиковий дюбель

До якої стіни можна кріпити радіатор

Комплектний пластиковий дюбель використовують для монтажу у міцну основу, наприклад бетон або повнотілу цеглу. Отвір повинен відповідати діаметру дюбеля, а кріплення — щільно утримуватися у стіні.

Для пустотілої цегли, газобетону та інших пористих або пустотілих матеріалів потрібно окремо підібрати відповідний тип анкера. Цей комплект не призначений для кріплення важкого радіатора безпосередньо до одного листа гіпсокартону.

Скільки кронштейнів потрібно для радіатора

Для секційного радіатора до 11 секцій зазвичай використовують щонайменше три точки кріплення: дві зверху та одну знизу. Для батарей від 12 секцій доцільно передбачити не менше чотирьох кронштейнів: два верхніх і два нижніх.

Остаточну кількість опор визначають з урахуванням довжини та повної ваги заповненого радіатора, відстані від стіни, міцності основи й рекомендацій виробника батареї.

Рекомендації з монтажу

1. Визначте положення радіатора відносно стіни, підлоги, підвіконня та труб опалення.
2. Розмітьте точки встановлення кронштейнів за будівельним рівнем.
3. Просвердліть отвори відповідно до діаметра та довжини пластикового дюбеля.
4. Встановіть дюбелі у підготовлені отвори та вкрутіть металеві кронштейни.
5. Відрегулюйте глибину вкручування, щоб забезпечити необхідну відстань між радіатором і стіною.
6. Навісьте батарею та перевірте надійність усіх точок опори до підключення системи опалення.

Популярні питання

Чим кронштейн 230 мм відрізняється від моделі 170 мм?

Довжиною металевої частини. У подовженої моделі вона становить 230 мм, тому радіатор можна встановити на більшій відстані від стіни. Пластиковий дюбель в обох комплектах однаковий — довжиною 75 мм і діаметром 9 мм.

Чи підходить цей кронштейн для монтажу батареї в нішу?

Так. Подовжені кронштейни часто використовують у глибоких нішах, де стандартної довжини кріплення недостатньо для правильного розташування радіатора.

Чи допоможе кронштейн, якщо підвіконня занадто широке?

Так. Кронштейн довжиною 230 мм дозволяє віднести батарею далі від стіни, щоб широке підвіконня менше перекривало висхідний потік теплого повітря. Точне положення радіатора визначають з урахуванням розмірів ніші та необхідних монтажних проміжків.

Чи входить пластиковий дюбель у комплект?

Так. Разом з одним металевим кронштейном постачається один пластиковий дюбель довжиною 75 мм і діаметром 9 мм.

Чи можна встановлювати кронштейн у гіпсокартон?

Безпосереднє кріплення важкого радіатора до одного листа гіпсокартону не рекомендується. Потрібно потрапити у міцну закладну конструкцію або використовувати спеціально передбачене для такої основи кріплення.

Інші кріплення та комплектуючі для встановлення батарей представлені в розділі:

Комплектуючі для радіаторів опалення

Ціна вказана за один комплект: металевий кронштейн довжиною 230 мм і пластиковий дюбель розміром 75×9 мм.

Купити кронштейн для радіатора з дюбелем 230 мм можна через кошик або телефоном із консультацією щодо підбору кріплень для секційної батареї.
