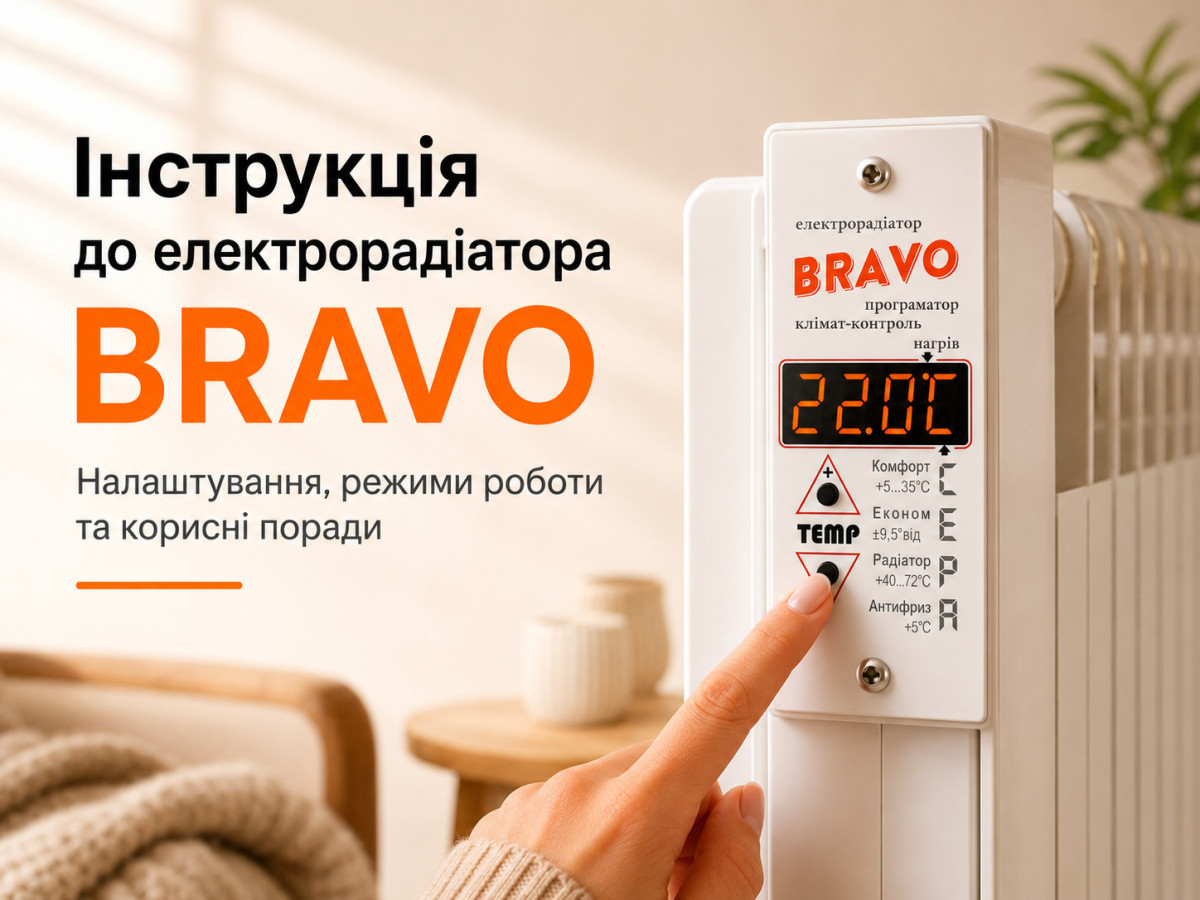

Инструкция к электрорадиатору BRAVO

BRAVO (ранее торговая марка ЭРА) – электрический радиатор, который обеспечит Вам высокий комфорт отопления, безопасность и максимальную экономичность. Широкий ассортимент и цены на электрорадиаторы представлены по ссылке >>>

Электрорадиатор протестирован, готов к работе и оснащен:

1. микропроцессорным симисторным блоком управления
2. нагревательным элементом (ТЭНом)
3. двумя термодатчиками (выносным датчиком контроля температуры воздуха и внутренним датчиком нагрева самого прибора).

Термоконтроллер нового поколения BRAVO в зависимости от заданной и текущей температуры воздуха в автоматическом режиме самостоятельно установит оптимальную температуру обогревателя. А при необходимости может снизить нагрузку на электросеть на 50% от номинальной мощности.

Автоматика BRAVO может работать как в режиме Климат-Контроль (постоянное поддержание в помещении заданной температуры), так и в режиме программирования необходимой температуры по воздуху на каждый час на всю неделю. Такая программа существенно снизит Ваши затраты на отопление.

Если температура воздуха снизилась, электроника абсолютно бесшумно включает Ваш электрорадиатор только на то время, которое требуется для нагрева до установленной температуры.

Правила эксплуатации, транспортировки и хранения.

До включения электрорадиатора в сеть обязательно ознакомиться с настоящей Инструкцией!

Не допускается:

• использование изделия не по назначению
• самостоятельная разборка и доработка изделия, изменение схемы
• самостоятельная замена жидкости-теплоносителя
• подключение к неисправной электросети
• попадание воды на автоматический блок управления
• длительное пребывание изделия во влажной среде
• прямое попадание на изделие атмосферных осадков
• попадание на изделие агрессивных жидкостей
• хранение и эксплуатация в запыленном помещении
• падение изделия при погрузке-разгрузке и транспортировке.

При постоянной эксплуатации электрорадиатора необходимо проводить развоздушивание прибора через кран Маевского не реже 1 раза в две недели.

Развоздушивание проводить при комнатной температуре электрорадиатора.

Указания по монтажу.

Выносной термодатчик (внизу боковой накладки на проводе ~10 cм) необходимо закрепить горизонтально или под углом 45° к полу так, чтобы максимально исключить влияние на него температуры самого радиатора и других источников тепла, сквозняков, холода от окон, стен и пола.

Принцип и Режимы работы электрорадиатора BRAVO.

Электрорадиатор BRAVO с помощью выносного термодатчика поддерживает комфортную температуру воздуха в помещении с точностью 0,5°С. Такая точность работы существенно снижает затраты на отопление и позволяет в каждом помещении устанавливать свою оптимальную температуру.

Электрорадиатор абсолютно безопасен, так как внутренний датчик полностью контролирует степень нагрева прибора, исключая перегрев при увеличении напряжения в сети, в случае опрокидывания радиатора, при накрывании прибора для сушки вещей. Термодатчик дает сигнал автоматике включить или отключить радиатор, который в процессе работы может полностью остывать и нагреваться, но не выше заданной температуры, что позволяет устанавливать электрорадиатор в детских комнатах, вблизи с мебелью и т. п.

При работе электрорадиатора на табло отображена текущая температура воздуха в помещении (диапазон измерения от -9,5° до +99,5°С). Если точка индикации нагрева Heating горит, обогреватель работает на полную мощность. Если точка мигает – на 50%.

ВНИМАНИЕ!
Поочередное отображение температуры и времени обозначает то, что обогреватель работает по заданной программе по часовым периодам.

Управление электрорадиатором.

4.1. Установка температуры по воздуху в помещении.

Нажмите любую кнопку. Отобразится и начнет мигать заданное значение температуры « C » (Комфорт). Пока значение мигает, нажатием кнопок «–» или «+» устанавливаем желаемую температуру в помещении. Если кнопки не нажимать более 5 секунд, то выполнится выход из режима установки (значение перестанет мигать). При этом, если значение температуры изменялось, работа по программе по часовым периодам будет выключена!

ВНИМАНИЕ!
Не завышайте значение температуры воздуха в ожидании ускоренного прогрева помещения, это только приведет к лишнему расходу электроэнергии.

4.2. Установка температуры радиатора.

Одновременное кратковременное нажатие кнопок «–» и «+» покажет в течение 4-х секунд текущую температуру по радиатору. Для её изменения необходимо перейти в режим установки температуры (нажать любую кнопку – цифры на дисплее мигают) и одновременно нажать кнопки «–» и «+» не менее 2-х секунд.

После звукового сигнала начнет мигать установленное значение предельной температуры поверхности обогревателя « P ». Установите новое значение и подождите 6 секунд для выхода из режима установки.

При обогреве по комнатному термодатчику (режимы «C», «E», «A» – п. 5) температура поверхности обогревателя устанавливается автоматически в зависимости от теплопотерь помещения и может находиться между комнатной и установленным верхним пределом « P ». Заводская установка на максимуме +72°С. Но по своему желанию можно установить меньшую температуру нагрева поверхности (детская комната и т.п.). Однако, чем ниже будет предел нагрева тэна, тем меньшую площадь сможет обогреть электрорадиатор.

ВНИМАНИЕ!
Если температура поверхности обогревателя « P » отображается постоянно, значит выносной термодатчик поврежден либо неправильно подключен. В таком случае независимо от температуры в помещении поверхность обогревателя будет постоянно нагреваться до установленного значения « P ».

4.3. Включение и отключение радиатора.

В режиме обогрева одновременно нажмите и удерживайте (>2сек.) кнопки «–» и «+».

После  звукового сигнала и соответствующей индикации (см. рис) радиатор перейдет в режим «Обогрев выключен», дисплей будет показывать текущую температуру в комнате (термометр), яркость дисплея снизится. Повторное нажатие и удерживание (>2сек.) обеих кнопок переведет радиатор в стандартный режим «Обогрева по заданной температуре».

Регулировка яркости свечения индикатора.

В режиме выключенного радиатора (яркость дисплея снижена) одновременно нажмите обе кнопки. В течении 3-х секунд (пока горит надпись «LIGH») нажатием «+» можно увеличить яркость включенного радиатора, а нажатием кнопки «–» снизить яркость дисплея. Предусмотрено 22 варианта яркости. Звуковым сигналом высокого тона обозначена рекомендуемая яркость.
При выходе из режима «LIGH» яркость понижается, радиатор отключен.

4.4. Блокирование клавиатуры (защита от детей).

Включите вилку электрорадиатора в розетку с нажатой кнопкой «+» и не отпускайте ее до появления звукового сигнала и соответствующего подтверждения на дисплее.

После этого прибор на нажатие кнопок будет реагировать только отображением « Loc » в сопровождении низкого звукового сигнала. Для разблокирования вытащите вилку из розетки, а после вставьте её с нажатой кнопкой «–» и не отпускайте ее до появления звукового сигнала и соответствующего подтверждения на дисплее.

4.5. Автопонижение мощности радиатора.

В случае если на объекте недостаточно выделенной мощности или срабатывает ПЗУ или защитный автомат, есть возможность при достижении заданной температуры по воздуху активировать функцию автоматического понижения мощности электрорадиатора на 50%. Чтобы активировать такую функцию, необходимо в режиме установки температуры поверхности обогревателя « P » (см. п.4.2.) одновременно нажать и удержать обе кнопки и строго в течение 1,5 секунд вытянуть и опять вставить вилку в розетку электросети. После появления на дисплее подтверждения отпустить кнопки. Для отключения функции автопонижения мощности выполнить те же действия.

Программирование электрического радиатора по часовым периодам.

Автоматика BRAVO последнего поколения (в отличие от автоматики ЭРА 2-М) снабжена часами реального времени с программатором, что позволяет не только вручную, но и автоматически по составленной пользователем программе с суточным или недельным циклом на каждый час, включать и поддерживать в помещении одну из трех установленных температур воздуха (режимы «C», «E», «A»). В те периоды, когда в помещении никого нет и достаточно поддерживать более низкую температуру (Эконом) или минимальную (Антизамерзание), автоматика по заданной программе снизит температуру, чем уменьшит энергопотребление, а перед приходом людей вновь поднимет до уровня Комфорт.

Для каждого часа суток (суточный цикл – h 00 … h 23) или для каждого часа недельного цикла в зависимости от установленной программы, Вы можете задать один из шести режимов работы (три основных и три дополнительных):
