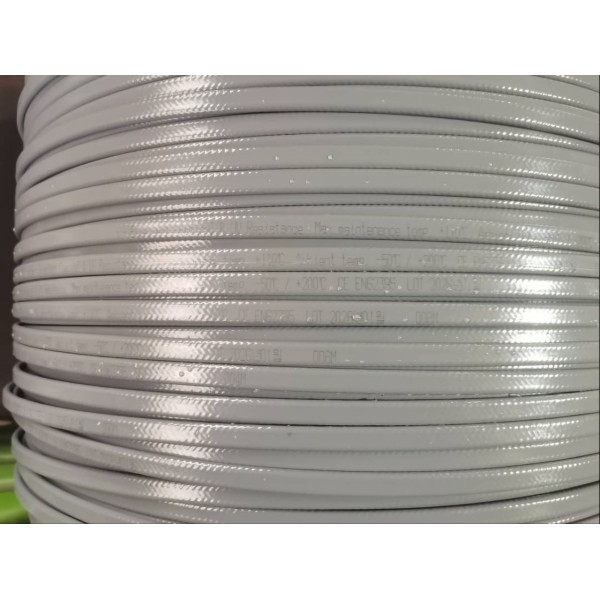

Саморегулирующийся греющий кабель ESU 40 Вт Teflon (E&S, Корея)

Саморегулирующийся кабель ESU 40 Вт FEP — профессиональный нагревательный кабель E&S для защиты от замерзания и поддержания повышенной температуры трубопроводов, резервуаров, емкостей и технологического оборудования.

Модель сочетает мощность 40 Вт/м, экранированную конструкцию и наружную оболочку FEP (Teflon), устойчивую к высоким температурам, ультрафиолету, влаге и многим агрессивным средам.

Цена указана за 1 погонный метр кабеля. Кабель отрезается от бухты в соответствии с заказанной длиной.

При заказе от 100 м предоставляется дополнительная скидка.

E&S Ultra ESU 40 — двухжильный экранированный саморегулирующийся кабель производства Южной Кореи. Его выбирают для объектов, где обычной полиолефиновой оболочки недостаточно: для открытого монтажа, технологических трубопроводов, контакта со сложной внешней средой и работы в условиях повышенной температуры.

Кабель можно использовать для поддержания температуры объекта ориентировочно до +80 °C, но фактический результат зависит от диаметра и материала трубы или емкости, толщины теплоизоляции, температуры окружающей среды, ветра, длины контура и других теплопотерь. Для технологического обогрева с поддержанием повышенной температуры необходим отдельный теплотехнический расчет.

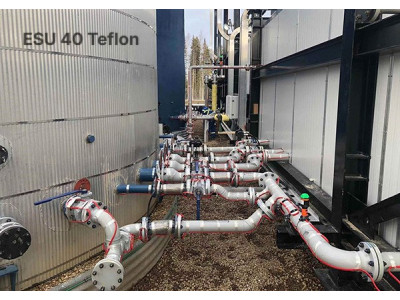

Кабель ESU 40 для промышленного и наружного обогрева

На более холодных участках саморегулирующаяся матрица увеличивает теплоотдачу, а на более теплых — уменьшает. Регулирование происходит локально по всей длине кабеля, поэтому разные его части могут одновременно работать с различной интенсивностью.

Саморегуляция снижает риск локального перегрева и лишнего потребления электроэнергии, но не заменяет терморегулятор. Если необходимо точно поддерживать заданную температуру продукта, трубы или резервуара, систему следует использовать вместе с соответствующим терморегулятором и датчиком.

Где применяется саморегулирующийся кабель ESU 40 Вт

Производство нагревательных кабелей E&S, Южная Корея

Почему оболочка FEP подходит для сложных условий

Наружная оболочка из фторполимера FEP, которую часто называют тефлоновой, является главным преимуществом ESU 40. По сравнению со стандартным полиолефином она лучше выдерживает высокую температуру, солнечное излучение, влагу и воздействие многих химически активных веществ.

Именно поэтому ESU 40 целесообразно выбирать не только по мощности 40 Вт/м, а прежде всего тогда, когда необходима более долговечная и химически стойкая оболочка. Для контакта с конкретной кислотой, щелочью, растворителем, маслом или технологическим продуктом совместимость материала FEP необходимо проверять отдельно.

Производство и контроль качества продукции E&S

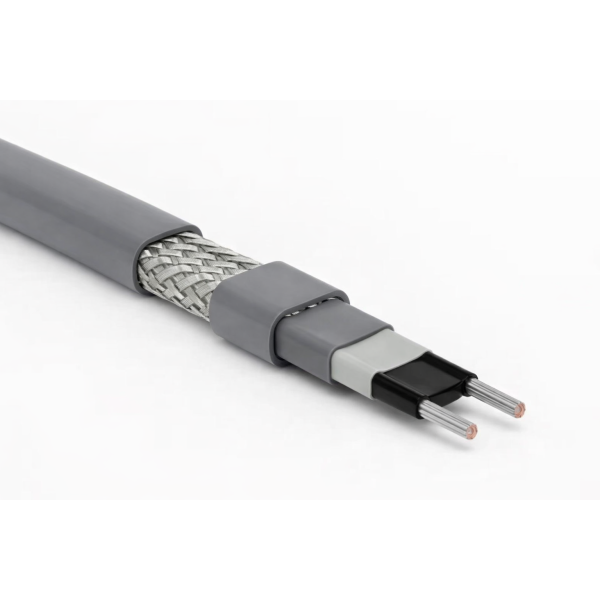

Конструкция саморегулирующегося кабеля E&S Ultra ESU 40

Внутри кабеля две параллельные токопроводящие жилы контактируют с полупроводниковой полимерной матрицей. Когда температура понижается, количество проводящих связей в матрице увеличивается и кабель выделяет больше тепла. Во время нагрева сопротивление матрицы возрастает, поэтому теплоотдача и потребление электроэнергии уменьшаются.

1. Токопроводящие медные жилы сечением 1,4 мм².
2. Саморегулирующаяся полупроводниковая матрица, изменяющая теплоотдачу в зависимости от температуры.
3. Внутренняя полимерная изоляция для электрической защиты матрицы и жил.
4. Защитный экран, который подключается к заземлению.
5. Наружная оболочка FEP с повышенной температурной, ультрафиолетовой и химической стойкостью.

Основные характеристики ESU 40 Teflon

Тип кабеля: саморегулирующийся, двухжильный, экранированный

Модель: E&S Ultra ESU 40

Номинальная мощность: 40 Вт/м

Напряжение питания: 230 В

Ориентировочная температура поддержания объекта: до +80 °C при условии соответствующего теплотехнического расчета

Максимальная температура нагрева кабеля: до +110 °C при благоприятном сочетании условий эксплуатации

Температурная стойкость наружной оболочки FEP: до +200 °C

Наружная оболочка: FEP / фторполимер / Teflon

Сечение токопроводящих жил: 1,4 мм²

Размеры кабеля: 12,8 × 5,5 мм

Минимальный радиус изгиба: 45 мм

Минимальная температура монтажа: −40 °C

Максимальная длина одного отрезка при −10 °C и автомате 40 А: 70 м

Максимальная длина одного отрезка при −20 °C и автомате 40 А: 60 м

Форма поставки: на отрез от бухты 100 м

Страна производства: Южная Корея

Гарантия: 5 лет

Рекомендации по монтажу ESU 40

1. До заказа определите теплопотери объекта, необходимую температуру поддержания, длину кабеля и способ его укладки.
2. Перед подключением полностью размотайте кабель. Не подавайте напряжение на кабель, смотанный в бухту.
3. Не сгибайте кабель с радиусом менее 45 мм, не допускайте острых перегибов, сильного натяжения и повреждения оболочки FEP.
4. На трубопроводе кабель необходимо плотно зафиксировать и закрыть рассчитанной теплоизоляцией. Для пластиковой трубы целесообразно использовать алюминиевую ленту для более равномерного распределения тепла.
5. При монтаже в грунте используйте герметичные муфты и механическую защиту от давления грунта, камней, инструмента и возможных земляных работ.
6. Экран кабеля необходимо обязательно подключить к защитному заземлению. Линию рекомендуется защищать УЗО с током утечки 30 мА.
7. Для точного поддержания технологической температуры применяйте терморегулятор с датчиком, подобранным по необходимому температурному диапазону.

Для надежного подключения рекомендуем использовать усиленный комплект муфт для саморегулирующегося кабеля 30–40 Вт.

Популярные вопросы об ESU 40

Нагреет ли кабель ESU 40 трубу до +110 °C?

Температура до +110 °C относится к максимальному нагреву самого кабеля при благоприятном сочетании условий. Это не является гарантированной температурой трубы или продукта внутри нее. Для объекта ориентировочно можно рассматривать поддержание температуры до +80 °C, но результат зависит от установленной мощности, теплоизоляции, температуры окружающей среды и общих теплопотерь.

Почему при проверке на воздухе кабель нагревается приблизительно до +80 °C?

Температура кабеля в свободном воздухе устанавливается в точке равновесия между его тепловыделением и теплопотерями. Она не является универсальной температурой для любых условий эксплуатации. После монтажа на трубе результат изменяется в зависимости от контакта с поверхностью, теплоизоляции, окружающей температуры и движения воздуха.

Что означает стойкость оболочки до +200 °C?

Это температурная стойкость материала наружной оболочки FEP.

Можно ли использовать ESU 40 в химически агрессивной среде?

FEP обладает высокой стойкостью ко многим химическим веществам, поэтому кабель подходит для более сложных условий, чем модели с обычной полиолефиновой оболочкой. Перед монтажом необходимо проверить совместимость FEP с конкретным веществом, его концентрацией, температурой и продолжительностью контакта.

Можно ли прокладывать кабель в земле?

Да, при условии профессионального герметичного муфтирования и механической защиты. Кабель не следует оставлять непосредственно под нагрузкой грунта или в зоне, где его могут повредить камнями, инструментом либо во время земляных работ.

Нужен ли терморегулятор?

Для простой защиты от замерзания саморегуляция уже уменьшает мощность при потеплении. Для контролируемого поддержания повышенной температуры, экономии электроэнергии и ограничения нагрева настоятельно рекомендуется использовать терморегулятор с датчиком.

Можно ли отрезать необходимую длину?

Да. Параллельная конструкция позволяет разрезать саморегулирующийся кабель на необходимую длину в пределах максимально допустимой длины одного отрезка. После отрезания необходимо правильно установить соединительную и концевую муфты.

Можно ли включать кабель в бухте?

Нет. Перед проверкой или подключением кабель необходимо полностью размотать и разложить так, чтобы тепло могло свободно отводиться.

О различиях наружных оболочек нагревательных кабелей читайте в отдельном материале:

Сравнение оболочек нагревательных кабелей — какая для чего?

Цена указана за 1 погонный метр греющего саморегулирующегося кабеля E&S Ultra ESU 40 Вт с наружной оболочкой FEP. Силовой кабель, муфты, терморегулятор и монтажные материалы в стоимость одного метра не входят.

Купить саморегулирующийся кабель ESU 40 Вт FEP можно через корзину или по телефону. Поможем определить длину, количество параллельных нитей, способ укладки, теплоизоляцию и комплектующие для подключения.
