Комплект для муфтирования кабеля E&S для обогрева водостоков и крыши

Усиленный комплект муфт E&S для греющего кабеля 30 Вт предназначен для надежного подключения греющего кабеля к силовому кабелю и герметичной концевой изоляции в системах обогрева крыши, водостоков, желобов и открытых участков.

В комплекте используется профессиональная клеевая термоусадка Raychem для наружных условий, влаги, мороза и открытого монтажа.

Усиленный комплект муфт E&S для греющего кабеля 30 Вт — это набор материалов для правильного муфтирования кабеля, который работает на крыше, в водостоках, желобах и на других открытых участках. Комплект рассчитан прежде всего на кабель E&S Roof ESR 30 Вт TPE, но может использоваться и для аналогичных саморегулирующихся кабелей подходящего размера и назначения.

Главное отличие этого комплекта от стандартного набора для кабеля 16 Вт — усиленная наружная изоляция. Для обогрева крыши и водостоков кабель работает в сложных условиях: снег, вода, мороз, ультрафиолет, механические нагрузки и сезонное обслуживание кровли. Именно поэтому для наружного слоя соединения и концевой муфты используется клеевая термоусадка Raychem.

Для какого кабеля подходит усиленный комплект муфт

Комплект предназначен для саморегулирующегося кабеля 30 Вт, который используется в системах антиобледенения и снеготаяния. Прежде всего это кабель E&S Roof ESR 30 Вт с наружной оболочкой из термопластичного эластомера, рассчитанный на открытый монтаж.

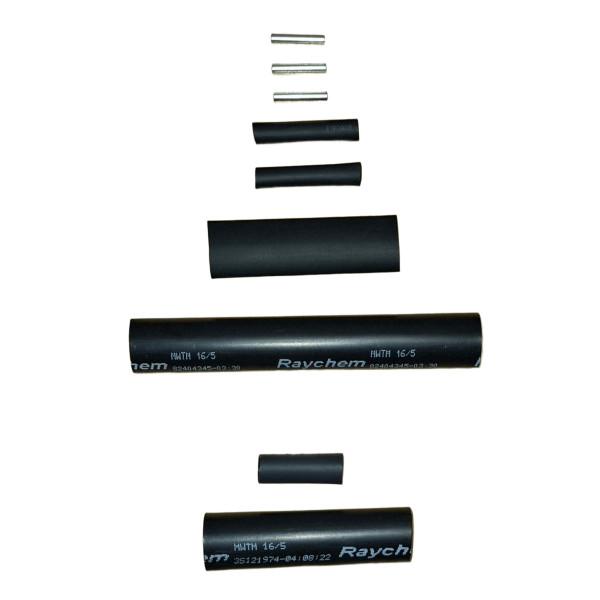

Что входит в усиленный комплект муфт E&S

1. Цилиндрические гильзы-коннекторы — 3 шт.

Нужны для механического соединения токопроводящих жил саморегулирующегося кабеля с жилами силового кабеля и для соединения заземления.

2. Клеевая термоусадка для изоляции гильз — 2 шт.

Используется для отдельной изоляции каждого соединения токопроводящих жил.

3. Внутренняя клеевая термоусадка для места соединения

Закрывает внутреннюю часть соединения греющего и силового кабеля перед наружной герметизацией.

4. Наружная клеевая термоусадка Raychem для соединения

Формирует усиленную наружную изоляцию места соединения кабелей и экрана. Именно этот элемент работает в самых сложных наружных условиях.

5. Внутренняя клеевая термоусадка для конца кабеля

Используется для первичной изоляции конца греющей части саморегулирующегося кабеля.

6. Наружная клеевая термоусадка Raychem для концевой муфты

Обеспечивает усиленную герметизацию конца кабеля для работы в водостоках, на крыше и в открытых условиях.

Почему в усиленном комплекте используется Raychem

Для стандартного обогрева труб под теплоизоляцией обычно достаточно качественной клеевой термоусадки базового уровня. Но для крыши, водостоков и желобов условия значительно сложнее: кабель работает на открытом воздухе, контактирует с влагой, снегом, льдом, перепадами температур и ультрафиолетом.

Поэтому в усиленном комплекте для наружного слоя соединения и концевой муфты используется профессиональная клеевая термоусадка Raychem. Она лучше подходит для ответственных электротехнических соединений в сложных условиях и объясняет разницу в себестоимости по сравнению со стандартным комплектом.

Преимущества усиленного комплекта для кабеля 30 Вт

Как сделать концевую муфту на кабеле 30 Вт

1. Подготовить конец саморегулирующегося кабеля: аккуратно снять наружную оболочку и отвести экран.
2. Укоротить одну токопроводящую жилу, чтобы жилы не контактировали между собой и с экраном.
3. Надеть внутреннюю клеевую термоусадку на конец кабеля, прогреть ее и сформировать первичную изоляцию.
4. Надеть наружную термоусадку Raychem, равномерно прогреть и аккуратно зажать конец для формирования герметичной концевой муфты.

Как сделать соединение греющего и силового кабеля

1. Подготовить саморегулирующийся кабель: снять наружную оболочку, отвести экран и подготовить токопроводящие жилы.
2. Подготовить силовой кабель нужной длины и сечения.
3. Соединить жилы греющего кабеля с жилами силового кабеля стык-в-стык с помощью гильз-коннекторов.
4. Отдельно изолировать каждое соединение внутренней клеевой термоусадкой.
5. Закрыть токопроводящие жилы внутренней термоусадкой без экрана.
6. Соединить оплетку экрана саморегулирующегося кабеля с проводом заземления силового кабеля.
7. Закрыть все соединение наружной клеевой термоусадкой Raychem и равномерно прогреть до полной усадки.

Популярные вопросы

Чем этот комплект отличается от стандартного?

Стандартный комплект предназначен в основном для кабеля ESP 16 Вт на трубе под теплоизоляцией. Усиленный комплект создан для кабеля 30 Вт, который работает на крыше, в водостоках, желобах и открытых условиях.

Обязательно ли использовать усиленный комплект для крыши?

Для открытого монтажа на крыше и в водостоках это более правильное решение, потому что соединение работает в сложных условиях: вода, мороз, снег, ультрафиолет и механические нагрузки.

Можно ли использовать комплект с другим кабелем 30 Вт?

Да, если кабель имеет подходящие размеры, конструкцию и назначение. Но перед монтажом желательно уточнить совместимость комплекта с конкретным кабелем.

Входит ли в комплект силовой кабель?

Нет. Это комплект муфт и материалов для муфтирования. Силовой кабель, вилка, автоматика или терморегулятор подбираются отдельно.

Нужно ли заземление?

Да. Экран саморегулирующегося кабеля нужно правильно соединить с заземлением силового кабеля. Для безопасной работы рекомендуется использовать УЗО 30 мА.

Больше информации по обогреву крыши, желобов и открытых труб можно получить из нашей статьи:

Обогрев крыши, желобов и открытых труб с помощью саморегулирующегося кабеля

О различии оболочек нагревательных кабелей читайте в отдельном материале:

Сравнение оболочек нагревательных кабелей — какая для чего?

Купить усиленный комплект муфт E&S для греющего кабеля 30 Вт можно через корзину или по телефону с бесплатной консультацией по применению, совместимости и монтажу.

Квант Энерджи осуществляет оперативную доставку комплектов муфт, саморегулирующегося кабеля E&S и готовых комплектов для крыши и водостоков в любой город Украины на отделение Новой почты.
