Нагревательный кабель в трубу ESF16 1 метр

Нагревательный кабель в трубу ESF16 - 1 м — готовый комплект на базе саморегулирующегося кабеля E&S ESF16 во фторполимерной оболочке FEP для защиты короткого участка водопроводной трубы от замерзания путем монтажа непосредственно внутрь трубы.

Комплект уже имеет кабель питания с заземлением 3 м, электровилку и подвижный герметичный фитинг 3/4" — не нужно самостоятельно муфтировать кабель, устанавливать вилку или подбирать герметичный ввод.

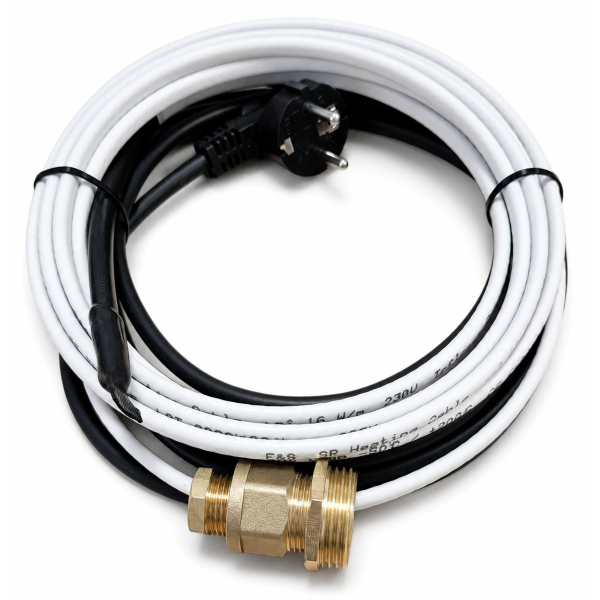

Готовый комплект ESF16 для монтажа внутри трубы 1 метр

ESF-1 — это готовый комплект саморегулирующегося нагревательного кабеля с греющей частью длиной 1 м. Кабель вводится непосредственно в водопроводную трубу через герметичный фитинг 3/4" и прогревает проблемный участок изнутри — именно там, где вода может начать замерзать.

Комплект длиной 1 метр выбирают для короткого локального участка возле ввода воды, крана, фильтра, насоса, запорной арматуры или места прохождения трубы через холодную стену. Это особенно важно, когда к трубе нет нормального доступа снаружи, ее невозможно качественно обмотать кабелем или проблемная зона уже хотя бы один раз перемерзала.

Для чего используется комплект ESF-1

Нагревательный кабель ESF-1 используют для внутреннего обогрева короткого участка водопровода, где вода может замерзнуть из-за сильного мороза, недостаточного заглубления трубы или прохождения через неотапливаемую зону. Кабель передает тепло непосредственно внутри трубы и помогает не допустить образования ледяной пробки в наиболее уязвимом месте.

Что входит в готовый комплект ESF-1

1. Саморегулирующийся нагревательный кабель E&S ESF16 — 1 м

Греющая часть во фторполимерной оболочке FEP вводится внутрь трубы и изменяет теплоотдачу в зависимости от температуры вокруг кабеля.

2. Кабель питания с заземлением — 3 м

Силовая часть не греет, остается снаружи трубы и служит для подключения комплекта к электросети.

3. Электровилка с заземлением

Позволяет подключить комплект к розетке без самостоятельной установки вилки.

4. Заводское соединение и герметичная концевая изоляция

Место соединения греющей и силовой части, а также конец кабеля уже подготовлены и герметично изолированы.

5. Подвижный герметичный фитинг 3/4"

Обеспечивает ввод греющей части внутрь трубы через резьбовое соединение, герметизацию места монтажа и регулировку длины кабеля, которая остается внутри трубопровода.

Как работает нагревательный кабель ESF16 внутри трубы

Греющая часть ESF16 находится непосредственно внутри трубы, поэтому тепло передается воде и стенкам трубопровода именно в зоне возможного замерзания. Это позволяет защитить короткий проблемный участок даже тогда, когда наружная поверхность трубы закрыта, проходит в стене или недоступна для нормального монтажа кабеля под утеплитель.

Саморегулирующаяся матрица автоматически изменяет теплоотдачу: в более холодной зоне кабель греет интенсивнее, а при повышении температуры уменьшает нагрев и потребление электроэнергии. Благодаря этому разные участки одного кабеля могут работать с разной теплоотдачей.

Фторполимерная оболочка FEP, которую часто называют тефлоновой, защищает греющую часть при контакте с водой и обеспечивает возможность внутреннего монтажа. В трубу вводится только греющая часть; заводское соединение, силовой кабель и электровилка должны оставаться снаружи.

Преимущества кабеля ESF16 для внутреннего обогрева трубы

Защита непосредственно в зоне замерзания.

Кабель находится внутри трубопровода и передает тепло там, где образование льда может перекрыть движение воды.

Фторполимерная оболочка FEP.

Наружная оболочка греющей части рассчитана на внутренний монтаж в водопроводной трубе и защищает кабель при контакте с водой.

Саморегуляция теплоотдачи.

Кабель автоматически изменяет интенсивность нагрева в зависимости от температуры вокруг каждого отдельного участка.

Мощность 16 Вт/м.

Комплект ESF-1 имеет греющую часть 1 м и общую номинальную мощность 16 Вт.

Готовый комплект с вилкой и фитингом.

Не нужно отдельно муфтировать кабель, устанавливать вилку или искать герметичный ввод — основные элементы уже входят в комплект.

Основные характеристики комплекта ESF-1

Тип кабеля: саморегулирующийся, двухжильный, экранированный

Модель комплекта: ESF-1

Базовый кабель: E&S ESF16

Назначение: внутренний обогрев водопроводной трубы

Длина греющей части: 1 м

Кабель питания с заземлением: 3 м

Мощность кабеля: 16 Вт/м

Общая мощность комплекта: 16 Вт

Наружная оболочка греющей части: фторполимер FEP

Фитинг в комплекте: подвижный герметичный с резьбой 3/4"

Переходник на 1": дополнительно

Подключение: электровилка с заземлением

Монтаж: внутрь трубы; силовая часть и электровилка остаются снаружи

Рекомендации по монтажу кабеля ESF16 внутрь трубы

1. Перекройте подачу воды, сбросьте давление в системе и подготовьте резьбовой ввод 3/4" в направлении участка, который нужно защитить.
2. Перед вводом проверьте греющую часть кабеля: оболочка FEP не должна иметь порезов, заломов или других повреждений.
3. Осторожно введите в трубу только греющую часть кабеля длиной 1 м, не проталкивая ее с чрезмерным усилием и не допуская резких перегибов.
4. Установите и герметично затяните фитинг 3/4" в соответствии с конструкцией узла. Заводское соединение греющего и силового кабеля должно оставаться снаружи трубы.
5. Возобновите подачу воды, проверьте место установки фитинга и убедитесь в отсутствии протекания.
6. По возможности утеплите доступные наружные участки трубы — это уменьшит теплопотери и расход электроэнергии.
7. Подключайте комплект к исправной розетке с заземлением и желательно через УЗО 30 мА.

Когда стоит выбрать комплект с кабелем длиной 1 м

Комплект ESF-1 стоит выбирать, когда нужно защитить от замерзания короткий локальный участок трубы длиной до 1 метра: ввод воды, отрезок возле крана, фильтра, насоса, счетчика, запорного узла или место прохождения через холодную стену. Длину греющей части подбирают не меньше необходимой: небольшой остаток благодаря подвижному фитингу можно оставить снаружи трубы, но внутри трубопровода кабель не укладывают спиралью.

Дополнительная комплектация для монтажа

Стандартный комплект ESF-1 поставляется с подвижным герметичным фитингом 3/4". Если в вашей системе предусмотрено резьбовое соединение 1", комплект можно дополнительно укомплектовать соответствующим переходником на 1". Необходимость переходника лучше определить до отправки по фото или размерам монтажного узла.

Популярные вопросы

Подойдет ли ESF-1, если нужный участок немного короче или длиннее 1 метра?

Если участок немного короче 1 метра, лишнюю греющую часть можно оставить снаружи трубы, в помещении: подвижный фитинг позволяет отрегулировать длину кабеля внутри трубопровода. Если участок длиннее 1 метра, выберите следующий комплект соответствующей длины — линейка ESF имеет шаг 1 метр.

Можно ли резать готовый комплект?

Нет. Комплект имеет заводское соединение, герметичную концевую изоляцию, кабель питания, вилку и фитинг. После самостоятельного отрезания будут нарушены герметичность и безопасность эксплуатации готового изделия.

Входит ли фитинг в комплект?

Да. В стандартную комплектацию входит подвижный герметичный фитинг с резьбой 3/4". Переходник на 1" можно заказать дополнительно.

Чем ESF16 отличается от ESP16?

ESF16 имеет фторполимерную оболочку FEP и используется для монтажа внутри водопроводной трубы через герметичный фитинг. Для наружного монтажа на трубу под теплоизоляцию лучше использовать комплект ESP16 или комплект греющего кабеля со встроенным терморегулятором ESPT16.

Можно ли установить кабель, если труба недоступна снаружи?

Именно для таких ситуаций и выбирают внутренний монтаж. Кабель вводится через подготовленный резьбовой узел и проходит внутри трубы до проблемного участка, который невозможно нормально прогреть снаружи.

Нужен ли отдельный терморегулятор?

Саморегулирующийся кабель сам изменяет теплоотдачу, но не заменяет терморегулятор и не отключает питание полностью. Для автоматического сезонного управления и дополнительной экономии электроэнергии можно использовать внешний терморегулятор.

Нужно ли заземление?

Да. Комплект имеет электровилку с заземлением, но розетка или линия питания также должны иметь исправное заземление. Дополнительно рекомендуется использование УЗО 30 мА.

Какая длина кабеля питания до розетки?

Кабель питания с заземлением имеет длину 3 м. Это нужно учитывать при монтаже, чтобы электровилка дотянулась до розетки или точки подключения без натяжения.

Как измерить и подобрать необходимую длину кабеля?

Измерьте расстояние от места ввода кабеля через фитинг до конца участка трубы, который нужно защитить от замерзания. Полученное значение округлите в большую сторону до целого метра. Линейка ESF включает готовые комплекты длиной от 1 до 20 метров с шагом 1 метр.

Больше информации об обогреве труб саморегулирующимся кабелем можно получить в нашей статье:

Обогрев труб саморегулирующимся кабелем: надежная защита от замерзания

О разнице оболочек нагревательных кабелей читайте в отдельном материале:

Сравнение оболочек нагревательных кабелей — какая для чего?

Цена указана за 1 готовый к использованию комплект: саморегулирующийся нагревательный кабель E&S ESF16 с греющей частью длиной 1 м, кабель питания с заземлением 3 м, электровилка с заземлением, заводское соединение, герметичная концевая изоляция и фитинг 3/4".

Купить нагревательный кабель в трубу ESF16 - 1 м можно через корзину или по телефону с бесплатной консультацией по подбору точной длины, монтажу через фитинг и подключению комплекта.

Квант Энерджи осуществляет оперативную доставку готовых комплектов E&S для внутреннего обогрева труб и защиты водопровода от замерзания в любой город Украины в отделение «Новая почта».
