Комплект для муфтирования кабеля E&S для обогрева труб

Комплект муфт E&S для саморегулирующегося кабеля для обогрева труб 16 Вт предназначен для подключения греющего кабеля к силовому кабелю и герметичной изоляции конца нагревательной секции.

Стандартный комплект для кабеля 16 Вт — оптимальное решение для монтажа на трубу под теплоизоляцию.

Комплект муфт E&S продается только вместе с саморегулирующимся кабелем ESP 16 Вт.

Комплект муфт E&S для саморегулирующегося кабеля ESP 16 Вт — это набор материалов для правильного муфтирования греющего кабеля, который используется для обогрева труб, водопровода, вводов в дом, технических участков и других мест, где нужно защитить трубу от замерзания.

Этот комплект идеально рассчитан для греющего кабеля E&S Pipe ESP 16 Вт, который обычно монтируется снаружи трубы и после установки закрывается теплоизоляцией. Для таких условий достаточно качественной клеевой термоусадки стандартного уровня, поэтому комплект имеет более доступную цену по сравнению с усиленными решениями для крыши, водостоков или открытого монтажа. Подходит также для других саморегулирующихся кабелей аналогичных размеров и применения.

Для чего нужен комплект муфт для кабеля 16 Вт

Саморегулирующийся кабель нельзя просто подключить напрямую к вилке, выключателю или терморегулятору. Греющая часть должна работать только на участке, где нужен обогрев. Для подключения к электросети к ней присоединяют силовой кабель, а место соединения и противоположный конец греющего кабеля герметично изолируют.

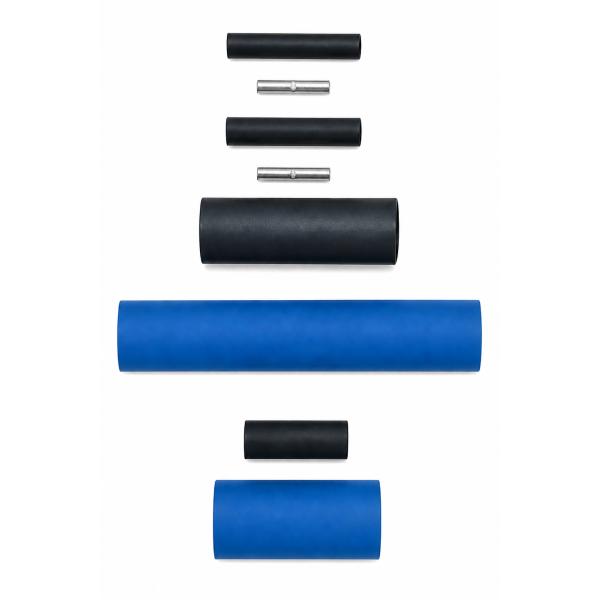

Что входит в комплект муфт E&S для саморегулирующегося кабеля 16 Вт

1. Цилиндрические гильзы-коннекторы — 2 шт.

Нужны для прочного механического соединения токопроводящих жил греющего кабеля с жилами силового кабеля.

2. Клеевая термоусадка для изоляции гильз Ø 4,8 мм — 2 × 35 мм

Используется для изоляции каждой гильзы-коннектора в месте соединения саморегулирующегося и силового кабеля.

3. Клеевая термоусадка Ø 12,7 мм — 1 × 70 мм

Используется для внутренней изоляции места соединения токопроводящих жил без экрана.

4. Клеевая термоусадка Ø 15 мм — 1 × 130 мм

Используется для наружной изоляции места соединения кабелей и экрана.

5. Клеевая термоусадка Ø 9,5 мм — 1 × 30 мм

Используется для внутренней изоляции конца греющего кабеля.

6. Клеевая термоусадка Ø 15 мм — 1 × 65 мм

Используется для наружной изоляции конца греющего кабеля.

Как подобрать силовой кабель и выключатель

Саморегулирующийся кабель напрямую не подключается к электровилке, выключателю или терморегулятору. Сначала к греющему кабелю нужно правильно присоединить силовой кабель, а уже силовая часть заводится на вилку, выключатель, терморегулятор или автоматический выключатель.

Номинальная нагрузка рассчитывается умножением общего метража саморегулирующегося кабеля на его мощность. При этом важно учитывать пусковой ток: в момент включения кратковременная нагрузка может быть значительно выше номинальной — минимум вдвое. Поэтому при подборе автомата, выключателя и сечения силового кабеля нужен запас.

Как сделать концевую муфту на саморегулирующемся кабеле

1. Освободить конец кабеля примерно на 10–15 мм от наружной оболочки и металлического экрана.
2. Укоротить одну токопроводящую жилу примерно на 5 мм, чтобы жилы не пересекались между собой и с защитным экраном.
3. Надеть короткую термоусадку Ø 9,5 мм, 30 мм на конец кабеля и тщательно прогреть ее строительным феном.
4. После термоусадки аккуратно зажать свободный конец плоскогубцами, чтобы получить герметичную внутреннюю изоляцию.
5. Надеть длинную термоусадку Ø 15 мм, 65 мм на конец кабеля, тщательно прогреть и зажать плоскогубцами для формирования концевой муфты.

Как сделать соединение греющего и силового кабеля

1. Подготовить саморегулирующийся кабель: аккуратно снять наружную оболочку, отвести экран и подготовить токопроводящие жилы.
2. Подготовить силовой кабель нужной длины и сечения.
3. Соединить жилы греющего кабеля с жилами силового кабеля стык-в-стык с помощью цилиндрических гильз-коннекторов.
4. Изолировать каждое соединение отдельной клеевой термоусадкой Ø 4,8 мм — 2 × 35 мм.
5. Закрыть токопроводящие жилы без экрана внутренней клеевой термоусадкой Ø 12,7 мм — 70 мм. Равномерно прогреть до полной усадки.
6. Соединить оплетку экрана саморегулирующегося кабеля с проводом заземления силового кабеля.
7. Закрыть все соединение с экраном наружной клеевой термоусадкой Ø 15 мм — 130 мм. Равномерно прогреть до полной усадки.

Когда лучше заказать готовую секцию кабеля

Если нет опыта работы с электрическими соединениями или нужно получить максимально аккуратное заводское исполнение, лучше заказать готовую секцию кабеля ESP 16 Вт с вилкой, силовым кабелем и уже выполненным муфтированием. Это удобнее для большинства бытовых задач и позволяет быстрее перейти к монтажу на трубу.

Больше информации по обогреву труб саморегулирующимся кабелем можно получить из нашей статьи:

Обогрев труб саморегулирующимся кабелем: надежная защита от замерзания

Купить комплект муфт E&S для саморегулирующегося кабеля 16 Вт для обогрева труб можно через корзину или по телефону с бесплатной консультацией по применению, подключению и монтажу.

Квант Энерджи осуществляет оперативную доставку комплектов муфт, саморегулирующегося кабеля и готовых комплектов E&S в любой город Украины на отделение Новой почты.
