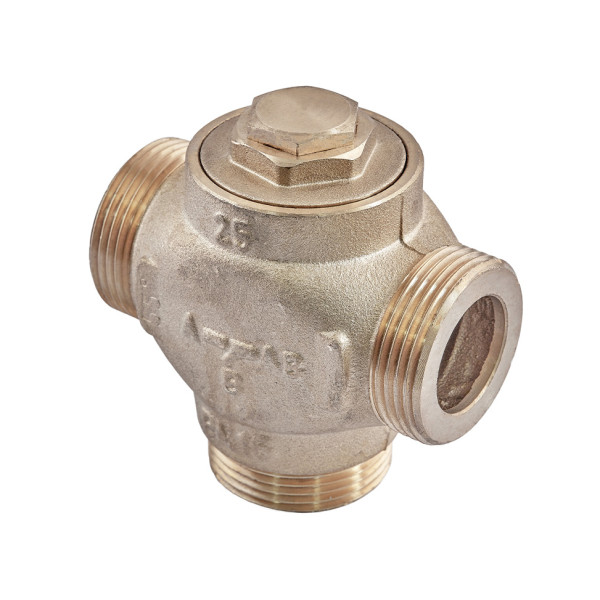

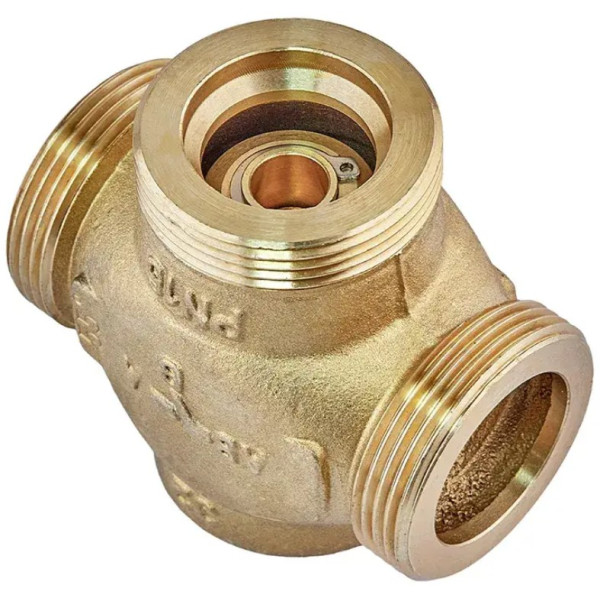

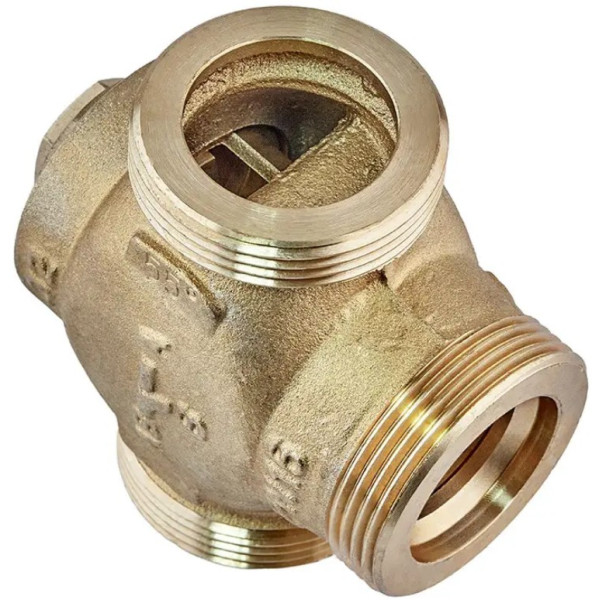

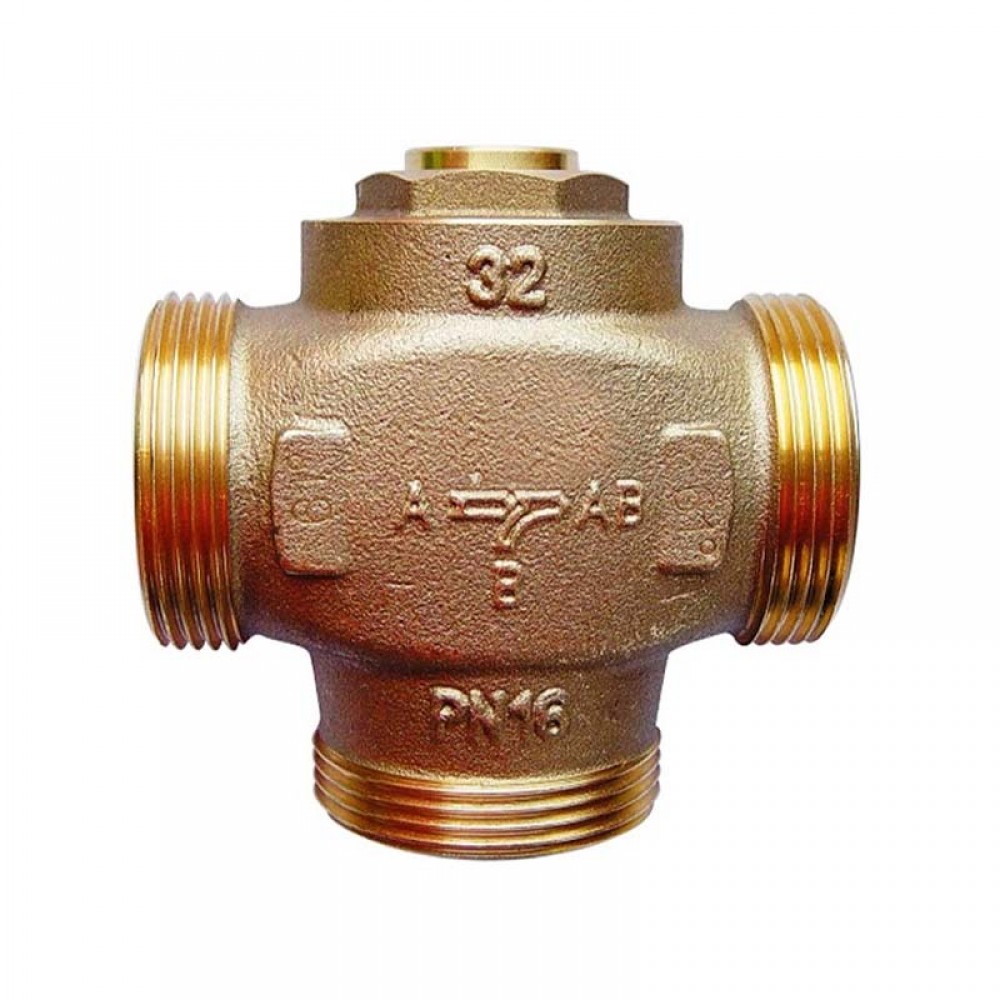

Клапан 3-ходовой антиконденсационный 1-1/4"

Цена 3 ходового клапана 1-1/ 4 ” указана за 1 шт.

Минимальная сумма заказа по производителю KOER-Europroduct – 4000 грн .

Клапан 3-ходовой антиконденсационный 1-1/4” предназначен для защиты твердотопливных котлов от образования конденсата на стенках теплообменника, возникающего из-за низкой температуры обратного теплоносителя.

Корпус клапана изготовлен из высококачественной латуни CW617N, а заглушка – из латуни CW614N. В конструкции использованы нержавеющая пружина, композитный термоэлемент и термостойкие уплотнители O-Ring из материала EPDM. Устройство работает с водой или растворами гликоля (до 50%), обеспечивая точность износа ±2°C в рабочем диапазоне температур от 55°C до 100°C.

Максимальное рабочее давление составляет 10 бар. Клапан автоматически открывает байпасный контур при недостаточном нагреве теплоносителя, смешивая горячую воду из котла с холодной обратной линией до достижения оптимальной температуры. Это позволяет системе поскорее выйти на рабочий режим, повышая эффективность и экономичность работы котла.

Рабочая схема 3-ходового смесительного клапана

Запуск системы
После включения системы температура теплоносителя будет значительно ниже настроенной температуры антиконденсационного клапана. В этот момент клапан работает в режиме полностью открытого байпаса (А) , тогда как трубопровод обратной линии системы (В) остается полностью закрытым. Такой режим создает внутреннюю рециркуляцию горячей воды по прямой линии, что позволяет максимально быстро повысить температуру в котле и предотвратить образование конденсата на теплообменнике.

Начало заполнения системы
Когда температура теплоносителя прямой линии (А) превышает установленное значение срабатывания антиконденсационного клапана, начинает открываться трубопровод обратной линии системы (В) . В этот момент горячая вода из котла постепенно смешивается с холодной водой из системы через контур (АВ) . Начинается процесс заполнения системы, при котором температура теплоносителя выравнивается, а циркуляция становится стабильной.

Закрытие пропуска
Когда температура теплоносителя с обратной линии (В) превышает настройку антиконденсационного клапана примерно на 10°C, байпасный контур (А) закрывается, а трубопровод обратной линии (В) полностью открывается. В этот момент весь нагретый поток из котла направляется непосредственно в систему, обеспечивая равномерный прогрев и максимальную эффективность отопления.

Система заполнена
Фаза заполнения длится до тех пор пока температура в системе не достигнет заданного уровня. После стабилизации параметров котел переходит в нормальный рабочий режим, а антиконденсационный клапан автоматически поддерживает необходимую температуру обратной линии, обеспечивая безопасную и долговечную эксплуатацию системы.

Антиконденсационный клапан EUROPRODUCT 1-1/4" имеет следующий диапазон температур:

45°C - 55°C - 60°C - 70°C.

Антиконденсационный клапан устанавливается на твердотопливном котле мощностью до 30 кВт.

Характеристики 3-ходового термостатического клапана 1-1/4 "

Корпус: Латунь CW 617 N – UNI EN 12165

Заглушка/Затвор: Латунь CW 614 N – UNI EN 12164

Пружина: Нержавеющая сталь

Элемент термостатический: Композит.

Прокладки O-Ring: EPDM Пероксидный

Жидкость: Вода, растворы с гликолем (гликоль 50% макс)

Температура полного закрытия: T настройка + 10°C

Рабочая температура: 5°C – 100°C

Точность настройки: +/- 2°C

Максимальное рабочее давление: 10 бар

Соединения: 1-1/2″ наружная резьба

Купить Трехходовой смесительный клапан 1-1/4" можно с доставкой в любой город Украины на отделение Новой почты или с адресной доставкой на объект.

Антиконденсационный клапан EUROPRODUCT 1-1/4 "
