Нагревательный кабель с терморегулятором для труб без утеплителя ESRT30 6 метров

Греющий кабель 30 Вт/м для труб со встроенным термостатом ESRT30 — 6 м — готовый комплект на базе нагревательного кабеля E&S Roof ESR 30 для защиты открытых водопроводных и технических труб без утеплителя от замерзания, а также обогрева водостоков, водосточных желобов, лотков и других наружных участков.

Комплект уже оснащён силовым кабелем длиной 3 м, электровилкой с заземлением, встроенным термостатом и герметично выполненными соединениями с двойной усиленной клеевой термоусадкой Raychem — его не нужно собирать самостоятельно.

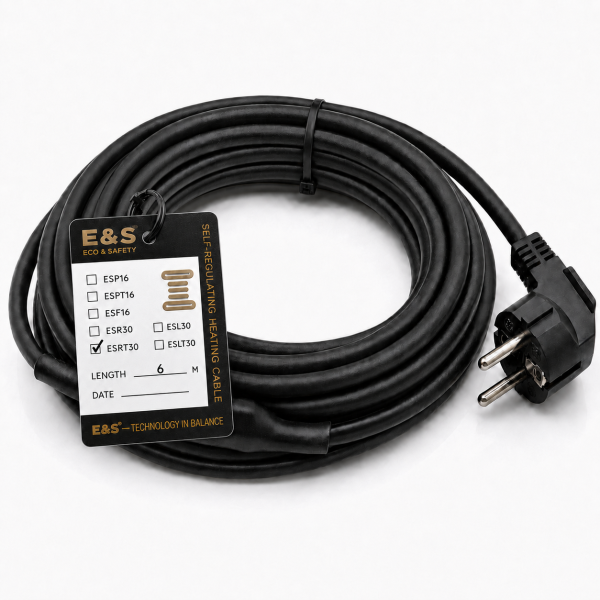

Готовый комплект ESRT30-6 для обогрева открытых труб

ESRT30-6 — это готовый комплект саморегулирующегося нагревательного кабеля длиной 6 м со встроенным термостатом. Мощность кабеля 30 Вт/м и наружная оболочка TPE делают его подходящим для открытого монтажа на улице — там, где кабель контактирует с морозом, влагой, снегом, льдом и ультрафиолетом.

Комплект длиной 6 м удобно использовать для обогрева открытой трубы возле фундамента, наружного участка водопровода, ввода воды, крана, запорной арматуры или технического трубопровода без утеплителя. При прямолинейной укладке кабеля этой длины может хватить приблизительно на 6 м трубы; при спиральном монтаже необходимо учитывать полную длину витков. Встроенный термостат автоматически подаёт и отключает питание в зависимости от температуры, поэтому кабель не нужно постоянно включать и выключать вручную.

Для чего используется кабель для труб ESRT30-6

Комплект ESRT30-6 в первую очередь выбирают для открытых труб без утеплителя, которым необходима автоматическая защита от промерзания:

Что входит в готовый комплект ESRT30-6

1. Саморегулирующийся нагревательный кабель E&S Roof ESR 30 — 6 м

Греющая часть комплекта, которая локально изменяет теплоотдачу в зависимости от температуры вокруг каждого участка кабеля.

2. Встроенный термостат

Автоматически включает и отключает питание всего комплекта в соответствии с температурой в зоне установки.

3. Силовой кабель с заземлением — 3 м, медь, ПВС 3×1,5 мм²

Холодная часть не нагревается и используется для подключения комплекта к электросети.

4. Электровилка с заземлением

Позволяет подключить готовый комплект к розетке без отдельной установки вилки.

5. Герметичное соединение и концевая муфта

Место соединения греющей и силовой частей, а также конец кабеля уже герметично изолированы двойной усиленной клеевой термоусадкой Raychem и подготовлены к эксплуатации на улице.

Как работает встроенный термостат ESRT30

Термостат расположен в зоне соединения силового и греющего кабеля. Когда температура в месте его установки снижается приблизительно до +5 °C, термостат подаёт питание на нагревательный кабель. После повышения температуры приблизительно до +15 °C он размыкает электрическую цепь и отключает нагрев.

Термостат необходимо размещать в той же холодной зоне, где работает греющий кабель. При обогреве открытой трубы его следует зафиксировать непосредственно на трубе. При монтаже на крыше, в водосточном желобе или водостоке термостат оставляют снаружи рядом с участком обогрева. Не размещайте его в отапливаемом помещении или другом тёплом месте — иначе автоматическое управление будет работать некорректно.

Саморегулирование кабеля и работа термостата — это разные процессы. Полимерная матрица ESR 30 отдельно изменяет теплоотдачу на каждом участке кабеля, а термостат полностью подаёт или отключает питание всего комплекта. Сочетание этих двух принципов обеспечивает автоматическую и более экономичную работу системы.

Преимущества кабеля ESRT30 с терморегулятором

Мощность 30 Вт/м.

Кабель рассчитан на открытый монтаж, где теплопотери значительно выше, чем на трубе под теплоизоляцией.

Наружная оболочка TPE.

Термопластичный эластомер остаётся гибким на морозе, устойчив к влаге, механическим нагрузкам и ультрафиолету, поэтому лучше подходит для улицы, чем обычный полиолефин.

Саморегулирование теплоотдачи.

В более холодных местах кабель нагревается интенсивнее, а на более тёплых участках снижает мощность и потребление электроэнергии.

Автоматическое управление температурой.

Встроенный термостат отключает питание, когда активный нагрев уже не требуется.

Усиленная герметизация Raychem.

Соединение греющей и силовой частей и концевая муфта защищены двойной клеевой термоусадкой Raychem. Это повышает надёжность изоляции во влажных наружных условиях.

Готовое решение с вилкой.

Кабель не нужно отдельно соединять муфтой, подключать к силовому проводу или оснащать электровилкой.

Основные характеристики комплекта ESRT30-6

Тип кабеля: саморегулирующийся, двухжильный, экранированный

Модель комплекта: ESRT30-6

Назначение: открытые водопроводные и технические трубы без утеплителя, водостоки, водосточные желоба, лотки и локальные наружные участки

Длина греющей части: 6 м

Силовой кабель с заземлением: 3 м, ПВС 3×1,5 мм²

Мощность кабеля: 30 Вт/м

Общая номинальная мощность комплекта: 180 Вт

Управление: встроенный термостат

Ориентировочные пороги: включение приблизительно при снижении температуры до +5 °C, отключение приблизительно при повышении температуры до +15 °C

Наружная оболочка: TPE — термопластичный эластомер

Герметизация соединения и концевой муфты: двойная усиленная клеевая термоусадка Raychem

Подключение: силовой кабель с электровилкой

Напряжение питания: 230 В

Монтаж: наружный, в зоне возможного промерзания или образования льда

Рекомендации по монтажу ESRT30-6

1. Перед подключением полностью размотайте греющую часть. Не включайте комплект в смотанном состоянии.
2. Очистите место монтажа от грязи, льда и острых элементов, которые могут повредить оболочку TPE.
3. Разложите кабель без сильного натяжения, перегибов под прямым углом и пережатия металлическими хомутами.
4. На трубе зафиксируйте кабель и термостат алюминиевым скотчем или термостойкими пластиковыми стяжками. На крыше и в водосточной системе используйте специальные монтажные крепления.
5. Разместите термостат в холодной зоне, где он сможет корректно реагировать на температуру объекта или окружающего воздуха.
6. Кабель имеет защитное заземление, подключённое к заземляющим контактам электровилки. Для безопасной эксплуатации комплект необходимо подключать к исправной розетке или электрической линии с заземлением. Место соединения вилки с розеткой необходимо защитить от осадков и прямого попадания воды. Для дополнительной защиты рекомендуем использовать УЗО с током утечки 30 мА.

Когда стоит выбрать комплект длиной 6 м

ESRT30-6 подойдёт, когда необходимо обогреть до 6 м открытой трубы при прямолинейной укладке или более короткий участок при спиральном монтаже вокруг трубы. Длину греющей части подбирают по фактической траектории укладки с учётом кранов, фильтров, насосов, запорной арматуры, переходов и монтажного запаса. Если кабель укладывают по спирали, учитывают полную длину всех витков, а не только длину самой трубы.

Популярные вопросы

Чем ESRT30-6 отличается от ESR30-6?

Оба комплекта изготовлены на базе саморегулирующегося кабеля E&S Roof ESR 30 Вт/м с оболочкой TPE. В ESR30-6 нет термостата, а ESRT30-6 дополнительно обеспечивает автоматическое включение и отключение по температуре.

Чем ESRT30 отличается от ESPT16?

ESRT30 имеет мощность 30 Вт/м и оболочку TPE для открытого наружного монтажа. ESPT16-6 имеет мощность 16 Вт/м, полиолефиновую оболочку и предназначен преимущественно для обогрева труб под теплоизоляцией.

Можно ли использовать ESRT30-6 на трубе без утеплителя?

Да, именно для таких условий необходимы мощность 30 Вт/м и оболочка TPE. Однако результат зависит от диаметра и материала трубы, минимальной температуры, ветра и других теплопотерь. Если трубу можно утеплить, теплоизоляция дополнительно повысит надёжность защиты и снизит потребление электроэнергии.

Можно ли разрезать готовый комплект?

Нет. ESRT30-6 — готовый герметичный комплект с термостатом, силовым кабелем, электровилкой и концевой муфтой. Длина греющей части фиксированная, поэтому обрезать или самостоятельно переделывать комплект нельзя.

Если при монтаже на трубе греющий кабель оказался немного длиннее прямого участка, остаток можно равномерно уложить вдоль трубы или обмотать вокруг неё по спирали. Не оставляйте лишнюю часть кабеля смотанной в бухту и не допускайте плотного скопления витков.

Как защищены места соединения от влаги?

Место соединения греющего и силового кабелей и концевая заделка герметизированы двойной усиленной клеевой термоусадкой Raychem. При этом электровилка и место её подключения к розетке должны быть защищены от осадков и прямого попадания воды.

Нужен ли отдельный терморегулятор?

Нет, если стандартные пороги приблизительно +5/+15 °C подходят для вашей задачи. Для большой крыши или сложной системы антиобледенения целесообразно использовать специализированную автоматику с датчиками температуры и влаги.

Можно ли включать кабель в бухте?

Нет. Перед проверкой или эксплуатацией греющую часть необходимо полностью размотать и разложить без плотного контакта витков.

При комнатной температуре комплект может не начать нагреваться, поскольку встроенный термостат не подаст питание на кабель. Для проверки работы необходимо предварительно охладить именно термостат — место его расположения возле соединения силовой и греющей частей — приблизительно до +5 °C или немного ниже. После охлаждения термостата кабель можно кратковременно подключить к сети, но только в полностью размотанном состоянии.

Больше информации об обогреве крыши, водосточных желобов и открытых труб можно получить из нашей статьи:

Обогрев крыши, водосточных желобов и открытых труб с помощью саморегулирующегося кабеля

О различиях оболочек нагревательных кабелей читайте в отдельном материале:

Сравнение оболочек нагревательных кабелей — какая для чего?

Цена указана за 1 готовый комплект: саморегулирующийся нагревательный кабель E&S Roof ESR 30 длиной 6 м, силовой кабель с заземлением 3 м ПВС 3×1,5 мм², электровилка, встроенный термостат, герметичное соединение и концевая муфта с двойной усиленной клеевой термоусадкой Raychem.

Купить греющий кабель 30 Вт/м для труб с термостатом ESRT30-6 можно через корзину или по телефону с бесплатной консультацией по подбору длины, применению и правильному монтажу.

Квант Энерджи осуществляет оперативную доставку готовых комплектов нагревательного кабеля E&S для открытых труб, крыши, водосточных желобов, лотков и водостоков в любой город Украины на отделение Новой почты.
