Інструкція Ера 2-М
Електрорадіатор Ера – електричний радіатор, оснащений нагрівальним елементом (ТЕНом), двома датчиками температури і мікропроцесорним блоком управління. Призначений для основного і додаткового опалення приміщень будь-якого типу. Електрорадіатори - асортимент та ціни за посиланням >>>
1. Правила експлуатації, транспортування і зберігання.
Не допускається:
- експлуатація виробу до докладного ознайомлення з цією Інструкцією;
- використання виробу не за призначенням;
- самостійне розбирання і доопрацювання виробу, зміна схеми;
- самостійна заміна рідини-теплоносія;
- підключення до несправної електромережі;
- потрапляння води на автоматичний блок управління;
- тривале перебування виробу у вологому середовищі;
- пряме попадання на виріб атмосферних опадів;
- потрапляння на виріб агресивних рідин;
- зберігання та експлуатація в запиленому приміщенні;
- падіння виробу при навантаженні-розвантаженні і транспортуванні.
При постійній експлуатації електрорадіатора необхідно проводити розповітрювання приладу через кран Маєвського не рідше 1 разу на два тижні. Розповітрювання проводити при кімнатній температурі електрорадіатора.
2. Вказівки з монтажу та підключення електрорадіатора.
Електрорадіатор кріпиться на стіну стаціонарно за допомогою спеціальних кронштейнів або встановлюється на підставці (в комплект не входять). При монтажі радіатора необхідно забезпечити наступні мінімальні відстані: від підлоги - 7-10 см; від стіни до задньої сторони радіатора - 2 ... 5 см; від верхньої частини ніші або підвіконня - 10 см.
Виносний термодатчик (внизу накладки на дроті ~ 10 cм) необхідно закріпити горизонтально або під кутом 45 ° до підлоги так, щоб максимально виключити вплив на нього температури самого електрорадіатори та інших джерел тепла, протягів, холоду від вікон, стін і підлоги.
3. Режими експлуатації.
- Обігрів приміщення електрорадіатор по заданій температурі.

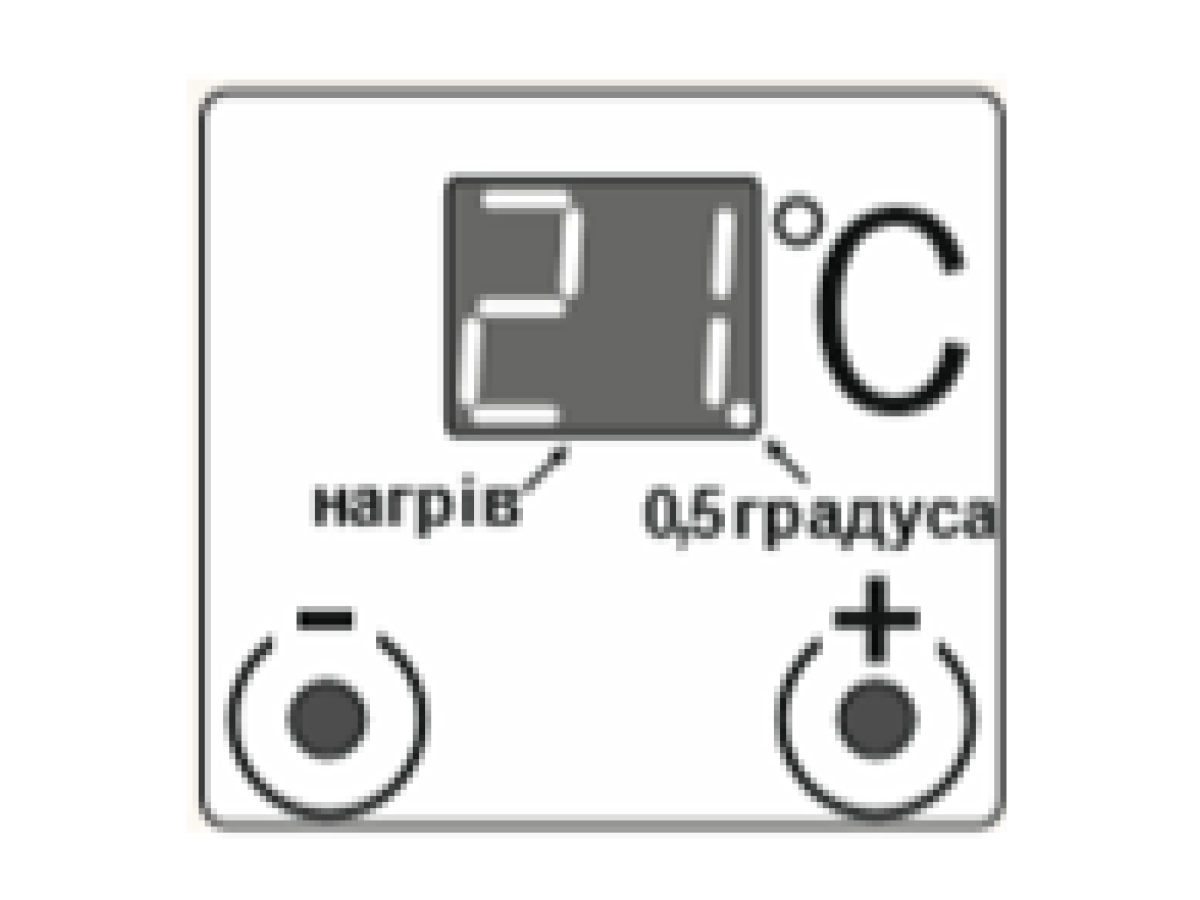

Стандартний режим роботи включеного електрорадіатори, в якому ЕРА підтримує задану користувачем температуру повітря в приміщенні. Сам радіатор при цьому також гріється не вище температури, заданої по датчику радіатора. На індикаторі відображається температура в приміщенні. Індикація включеного обігріву показана на дисплеї миготливою внизу по центру точкою. Після досягнення в приміщенні заданої температури електрорадіатор відключається, точка перестає блимати.
Установка температури в приміщенні.
Натисканням кнопок «-» або «+» зменшується (мінімум 5 °С) або збільшується (максимум 40 °С) необхідна температура в приміщенні (крок = 0,5 °С показаний з'являється точкою в правому нижньому кутку дисплея). При установці температури цифри блимають протягом 5 секунд.
Установка температури електричного радіатора.
Одночасне короткочасне натискання кнопок «-» і «+» покаже поточну температуру по радіатора (протягом 2-х секунд). Для її зміни необхідно перейти в режим установки температури (цифри на дисплеї блимають) і одночасно натиснути кнопки «-» і «+» протягом 2-х секунд. Натисканням кнопок «-» або «+» зменшується (мінімум 30 °С) або збільшується (максимум 72 °С, оптимально - 60 °С) необхідна температура поверхні радіатора (крок = 1 °С). Після закінчення установки температури радіатора, прилад автоматично переключиться в режим «Обігріву приміщення по заданій температурі».
- Відключення електрорадіатора.
У режимі обігріву одночасно натисніть і утримуйте (> 2сек.) Кнопки «-» і «+». Радіатор перейде в режим «Обігрів вимкнений», дисплей буде показувати поточну температуру в кімнаті (термометр), яскравість дисплея знизиться. В цьому режимі одночасне короткочасне натискання кнопок «-» і «+» покаже поточну температуру по радіатора, а повторне натиснення і утримування (> 2сек.) Кнопок «-» і «+» переведе радіатор в стандартний режим «Обігріву по заданій температурі».
Увага! Пауза більше 7 секунд між будь-якими натисканнями на кнопки в режимі завдання температури призведе до автоматичного виходу з режиму налаштувань. Увага: Якщо Ви задаєте температуру обігріву приміщення, то попередньо в режимі установки температури радіатора встановіть таку температуру, яка дозволить радіатора нагрівати приміщення до необхідного значення (для оптимальної роботи приладу 65 °С).
Примітка: Всі установки зберігаються в пам'яті пристрою на необмежений час, навіть, якщо радіатор знеструмлений.
У разі виявлення будь-якої несправності при включенні або під час роботи пристрою вбудована електроніка знеструмить електронагрівач і виведе на індикатор код помилки, за яким можна визначити причину аварійної зупинки (див. Таблицю «Можливі несправності, причини і методи їх усунення»).
4. Значення індикації терморегулятора.
| На дисплеї відображається температура яскравим світінням | Радіатор в робочому режимі, нагрівач вимкнений |
| Дисплей відображає температуру, в центрі внизу блимає точка | Радіатор в робочому режимі, нагрівач включений |
| На індикаторі блимає температура | Режим установки температури |
| Дисплей неяскраво відображає температуру | Радіатор відключений |
| Блимає помилка «Е0» | Напруга електромережі нижче 160 вольт |
| Блимає помилка «Е1» | Відсутне заземлення в розетці |
| На індикаторі «--» | Не підключений датчик температури повітря |
5. Заходи безпеки.
За способом захисту від ураження електричним струмом пристрій відповідає класу 1 по ГОСТ 12.2.007-75.
- При усуненні несправностей, технічному обслуговуванні, монтажних роботах необхідно відключити радіатор від мережі. Електрорадіатор призначений для експлуатації у вибухобезпечних приміщеннях.
- Не допускається заливання радіатора водою і ін. Рідинами з боку електроніки.
- Забороняється використання електрорадіатора в агресивних середовищах з вмістом в атмосфері кислот, лугів, масел і т.п.
- Монтаж і технічне обслуговування електрорадіаторів повинен проводитися кваліфікованими фахівцями, які вивчили цей документ.
При експлуатації і технічному обслуговуванні необхідно дотримуватися вимог ГОСТ 12.3.019-80, "Правил технічної експлуатації електроустановок споживачів" і "Правил техніки безпеки при експлуатації електроустановок споживачів".
Більш детальну інформацію читайте в Інструкції до електрорадіатора.
